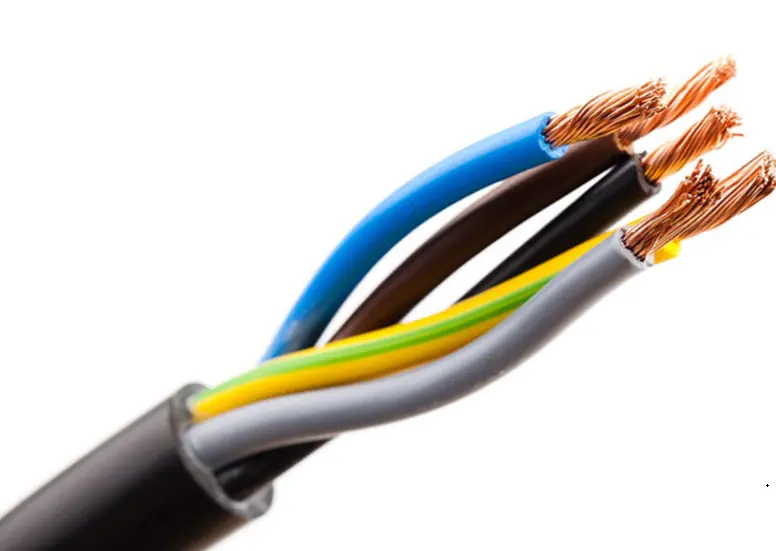

Wenn Sie Direktpreise ab Werk für das KVVR-Steuerungs-Softkabel 450/750 V erhalten möchten, können Sie sich an Tianjin Beida wenden. Wir sind ein professioneller Hersteller mit mehr als 30 Jahren Erfahrung.
Industrielle Automatisierung: Wird in Geräten verwendet, die häufiges Biegen und Verdrehen erfordern, wie Roboterarme, CNC-Werkzeugmaschinen und automatisierte Produktionslinien, zur Übertragung von Steuersignalen und Hilfsenergie.
Smart Buildings: Gebäudeautomationssysteme (BA), die Sensoren, Aktoren und Schaltschränke verbinden und zur Signalübertragung in Klima-, Beleuchtungs- und Sicherheitssystemen eingesetzt werden.
Instrumentierung: Präzise Signalübertragung in Labors und Testgeräten mit geringer Dämpfung und Anti-Interferenz-Funktionen sowie flexibler Verkabelung.
Mobile Geräte: Steuerkreise für Geräte, die sich mit dem Gerät bewegen, wie Bühnenbeleuchtungs- und Tonsysteme sowie medizinische Geräte (z. B. CT-Scanner, Operationstische).
Sonstiges: Steuer- und Signalschaltkreise in Bergbau-, Schienenverkehrs- und Schifffahrtsanwendungen (ZC-KVVR ist für flammhemmende Anwendungen erhältlich).

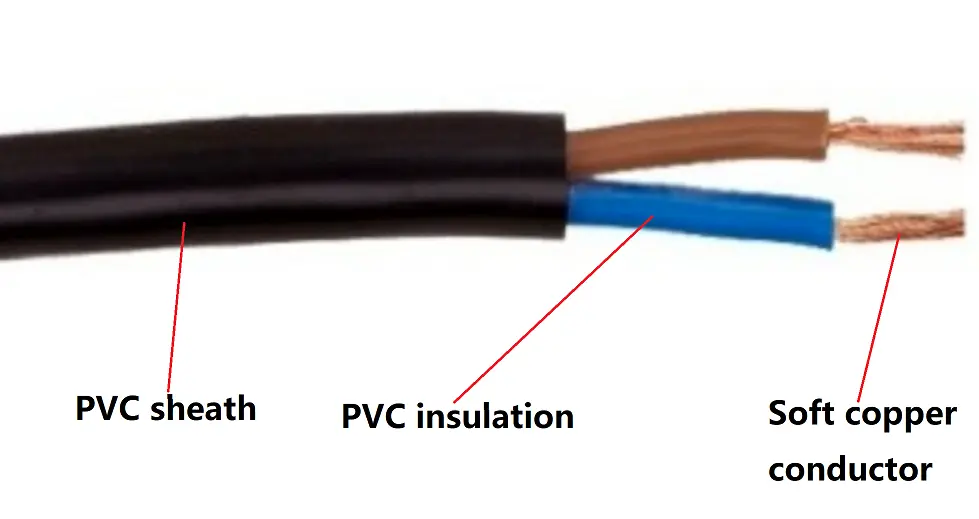

Leiter: Kupferleiter, runder oder geformter Leiter, Klasse 5 gemäß GB/T 3956, IEC 60228
Isolierung: Die Dicke der Isolierung und die Materialeigenschaften müssen GB/T 9330 entsprechen.
Aderfarbe: 2 Adern: blau, braun oder schwarz
3 Adern: grün/gelb, blau, braun oder blau, schwarz, braun
4 Adern: grün/gelb, blau, schwarz, braun oder blau, schwarz, braun, grau

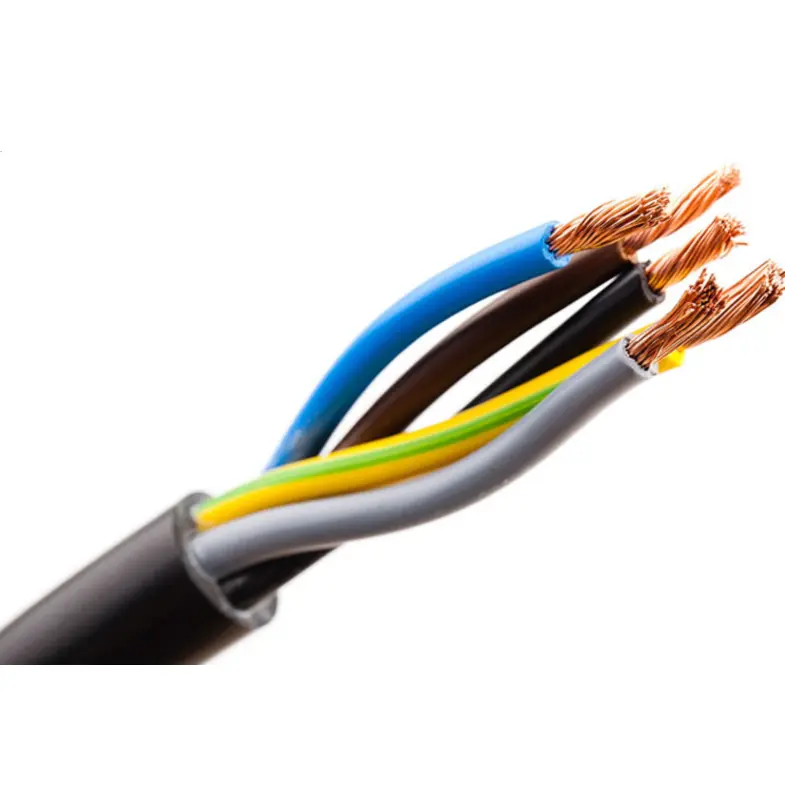

5 Adern: grün/gelb, blau, schwarz, braun, grau oder blau, schwarz, braun, grau, schwarz

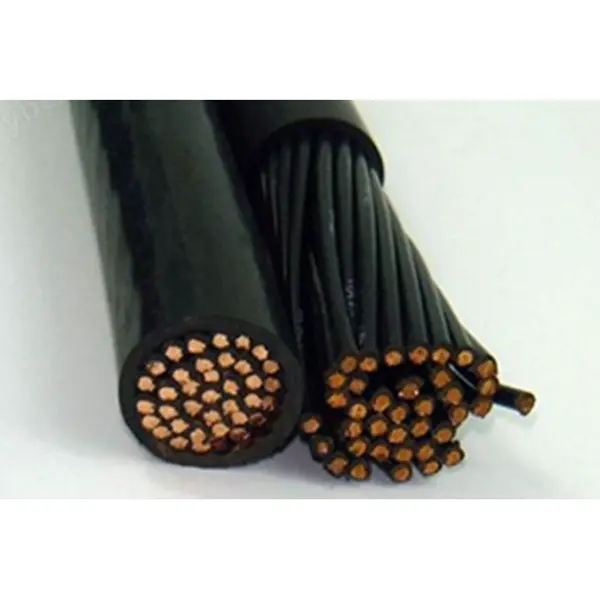

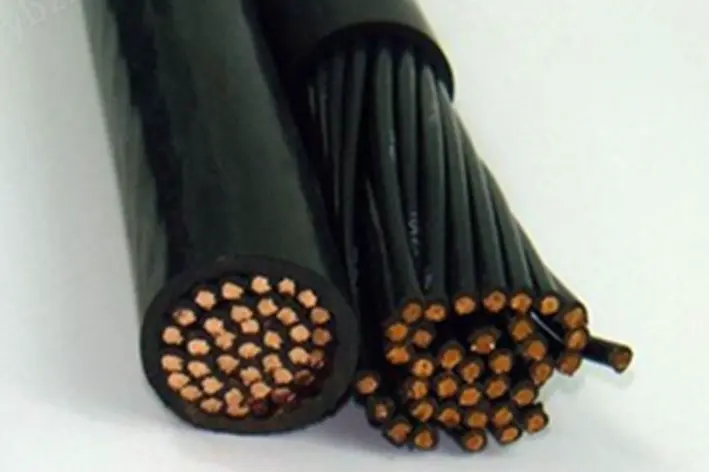

Über 5 Coes: schwarze Adern mit weißer Zahl
Außenmantel: Manteldicke, Materialeigenschaften müssen gemäß GB/T 9330 sein.
Flammhemmendes Kabel: Es ist flammhemmendes PVC-Außenmantelmaterial zu verwenden. Die flammhemmenden Typen können in drei Kategorien eingeteilt werden: Bündel A, B und C.
Nennspannung: 450/750 V
Prüfspannung: Die Netzfrequenz-Prüfspannung muss 3 kV betragen und 5 Minuten lang ohne Ausfall geprüft werden.
Maximale Betriebstemperatur des Leiters: 70 ºC
Kurzschlusstemperatur: +160 ºC
Leiterwiderstand: Erfüllt die Anforderungen von Kupferleitern der Klasse 5 im Standard GB/T 3956-2008.
Flammhemmende Leistung: Je nach Kundenwunsch kann es die Anforderungen der gebündelten A-, gebündelten B- und gebündelten C-Klassen erfüllen.
Prüfmethoden entsprechen IEC 60332 oder GB/T 18380.
|
Artikel |
KVVR (Flexible Core Control Cable) |
KVV (Rigid Core Control Cable) |
RVV (Flexible Core Power Cable) |
|
Modellbedeutung |
K – Steuerkabel V – PVC-Isolierung V – PVC-Mantel R – Flexible Struktur |
K – Steuerkabel V – PVC-Isolierung V – PVC-Mantel Kein R – starre Struktur |
R – Flexible Struktur V – PVC-Isolierung V – PVC-Mantel |
|
Ausführungsstandard |
GB/T 9330 |
GB/T 9330 |
GB/T 5023 |
|
Nennspannung |
450/750V |
450/750V |
300/500V |
|
Leiterstruktur |
Feine Kupferlitzen (flexibler Kern) |
Einzelner dicker Kupferdraht (starrer Kern) |
Feine Kupferlitzen (flexibler Kern) |
|
Anforderungen an den Biegeradius |
Mobile Installation: ≥6-facher Außendurchmesser; Festeinbau: ≥10-facher Außendurchmesser |
Festinstallation: ≥12-facher Außendurchmesser; Nicht für mobiles Biegen geeignet |
Mobile Installation: ≥6-facher Außendurchmesser; Festeinbau: ≥10-facher Außendurchmesser |
|
Maximale Langzeitbetriebstemperatur |
≤70℃ |
≤70℃ |
≤70℃ |
|
Kernmerkmale |
Weich und leicht zu biegen, öl- und verschleißfest, für häufige Bewegungen geeignet |
Stabile Struktur, hohe Zugfestigkeit, geeignet für feste Installation |
Weich und einfach zu verdrahten, starke Strombelastbarkeit, dient zur Stromversorgung |
|
Kernunterschiede |
Steuerkabel + flexibler Kern, geeignet für mobile Steuerungsszenarien |
Steuerkabel + starrer Kern, geeignet für feste Steuerszenarien |
Stromkabel + flexibler Kern, nur zur Stromversorgung, nicht für mehradrige Steuersignalübertragung geeignet |
|
Typische Anwendungsszenarien |
1. Industrielle Automatisierungsgeräte (Roboter, CNC-Werkzeugmaschinen) 2. Mobile Steuerkreise (Bühnenbeleuchtung, medizinische Geräte) 3. Sensor-/Aktuatoranschlüsse für die Gebäudeautomation |
1. Interne Verkabelung von Stromverteilerschränken 2. Feste Steuersignalkreise (Schaltschränke in Produktionslinien, Gebäude-Niederspannungsschächte) 3. Feste Steuerleitungen über große Entfernungen |
1. Netzkabel für Haushaltsgeräte 2. Stromversorgung für Kleingeräte (Überwachungskameras, Zugangskontrolle) 3. Temporäre Netzkabel |
Verpackungsdetails:
Sie richtet sich nach der Menge und den Anforderungen, die Sie kaufen. Kann verhandelt werden.
Hafen: Hafen Tianjin
Lieferung: Auf dem Seeweg, per Flugzeug, per Express.
