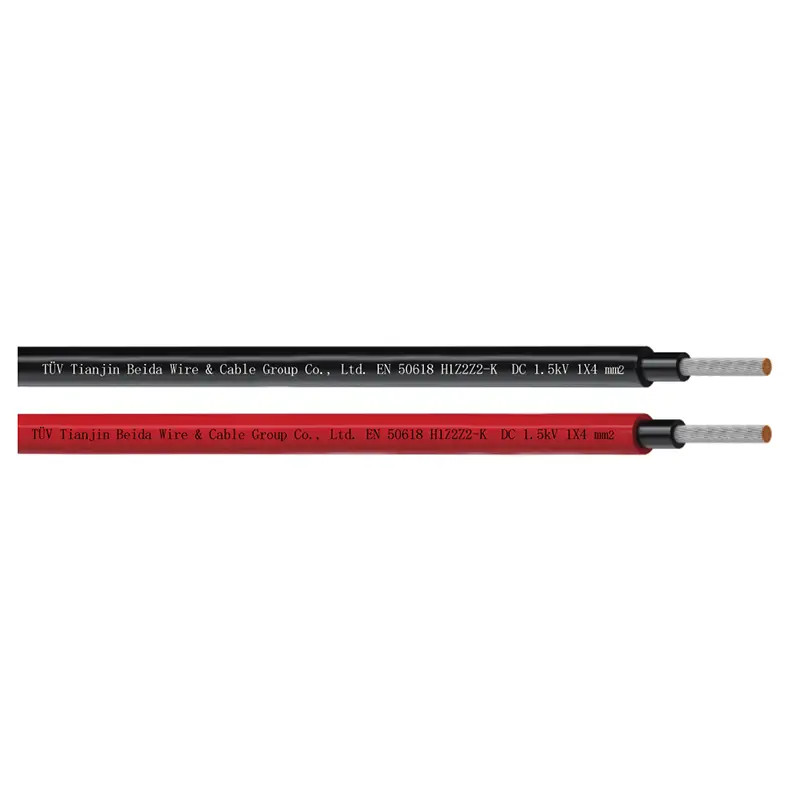

Das TÜV-zertifizierte Photovoltaikkabel von Beida überwindet externe Umweltprobleme. Durch die Verwendung von hochreinem, verzinntem, sauerstofffreiem Kupfer und einem speziellen Verseilungsprozess zeichnet es sich durch einen geringen Widerstand und eine hervorragende Duktilität aus und reduziert effektiv die Instabilität der Stromübertragung und Stromschwankungen. Die Isolierung und der Mantel bestehen aus strahlenvernetztem Polytetrafluorethylen (PTFE) und entsprechen internationalen Standards wie IEC 62930 und EN 50618. Es hält extremen Temperaturunterschieden von -40℃ bis 120℃ stand und weist gleichzeitig eine hohe Beständigkeit gegen hohe Temperaturen, Beschädigungen sowie Säure- und Alkalikorrosion auf. Nach Lampenalterungstests entspricht die Beibehaltung der Zugfestigkeit den Standards, sodass es strengen Klimaüberwachungen in Wüsten, Hoch- und Niederspannungsgebieten sowie Küstenregionen standhalten kann.
Um den Anforderungen an eine hohe mechanische Leistung gerecht zu werden, verfügen die Kabel über eine doppelschichtige Isolierung und Schutzstruktur, wobei einige Modelle mit einer Stahlbandpanzerung ausgestattet sind. Sie zeichnen sich durch eine hervorragende Druck- und Schlagfestigkeit aus und eignen sich daher für verschiedene Verlegemethoden wie direkte Erdverlegung, Überkopfinstallation und Rohrinstallation, wodurch Bauschäden und Nagetierbefall wirksam verhindert werden. Alle Produkte haben die Flammschutzprüfung bestanden und erfüllen die relevanten Sicherheitsstandards. Sie sorgen für eine raucharme und halogenfreie Verbrennung, verhindern wirksam die Brandausbreitung und bieten eine robuste Sicherheitsbarriere für Photovoltaikanlagen.

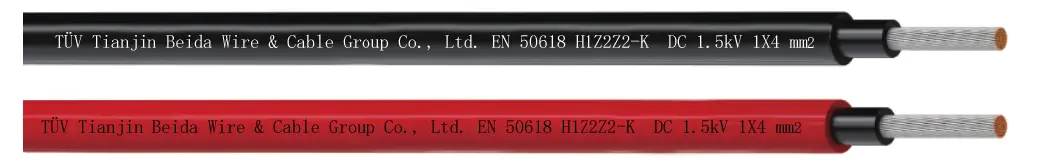

● EN 50618 (H1Z2Z2-K);
● PV-1F gemäß 2PfG 1169/08.2007

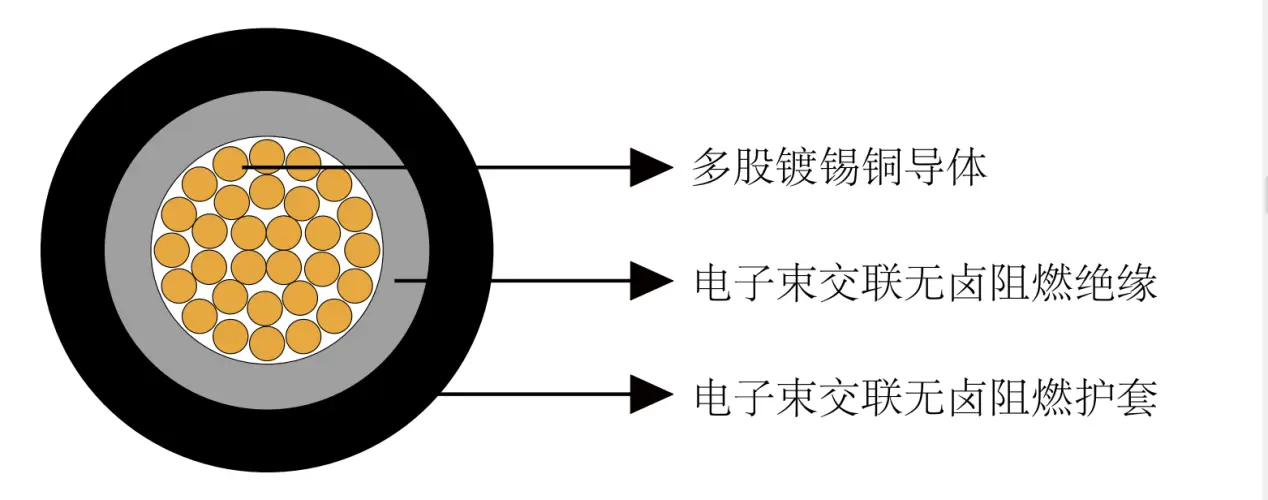

● Leiter: Litzenleiter aus verzinntem Kupfer gemäß DIN VDE 0295 und IEC 60228 Klasse 5
● Isolierung: Elektronenstrahlvernetzte, halogenfreie und flammhemmende Verbindung, Schwarz
● Mantel: Elektronenstrahlvernetzt, LSZH und flammhemmende Verbindung, Schwarz und Rot.
● Nennspannung Uo/U: 1/1 kV AC; 1,5/1,5 kV Gleichstrom; Maximal zulässige Gleichspannung: 1,8 kV DC (Leiter/Leiter, nicht geerdetes System, Stromkreis nicht unter Last.
●Umgebungstemperatur: -40℃~+90℃
●Maximale Temperatur am Leiter: 120℃ (20000h) gemäß IEC/EN 60216-1, Kurzschlusstemperatur: 250℃/5 Sek
●Thermischer Dauertest: Gemäß EN60216-2 (Temperaturindex + 120℃)
●Feuchtigkeits-Hitzebeständigkeit: Gemäß EN 50618, Tabelle 2 bei 85 % Luftfeuchtigkeit (Test gemäß EN 60068-2-78)
●Mindestbiegeradius: 4XOD (fest), 5XOD (flexibel)
●Zugfestigkeit und Dehnung von Isolierung und Mantel: Erfüllt die Anforderungen von EN 50618 und 2PfG 1169
● Voraussichtliche Nutzungsdauer: 25 Jahre
● Ovalität: ≤15 %
● Brandverhalten gemäß EN50265-2-1, IEC 60332-1, geringe Rauchemission gemäß EN 61034-2 (Lichtdurchlässigkeit ≥60 %), Halogenfrei gemäß EN 50525-1, Anhang B.
„Geringe Korrosivität von Gasen gemäß EN 50267-2-2, IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Anzahl der Kerne X Nominal Querschnitt |
Anzahl der Strandungen |
Nennleiterdurchmesser |
Nenndicke der Isolierung |
Nennmanteldicke |
Nomineller Gesamtdurchmesser |
Nominell Gewicht |
|
Nr.X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Anzahl der Kerne X Nominal Querschnitt |
Anzahl der Strandungen |
Nennleiterdurchmesser |
Nenndicke der Isolierung |
Nennmanteldicke |
Nomineller Gesamtdurchmesser |
Nominell Gewicht |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Leiterwiderstand und Strombelastbarkeit bei 20℃
|
Querschnitt |
Maximaler Leiterwiderstand bei 20℃ |
Maximaler Isolationswiderstand bei 20℃ |
Maximaler Isolationswiderstand bei 90℃ |
Aktuelle Tragfähigkeit |
||
|
Einzelnes Kabel frei in der Luft |
Einzelkabel auf Flächen |
2 belastete Kabel nebeneinander auf Flächen |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Umrechnungskoeffizient der Temperatur der Strombelastbarkeit
|
Umgebungstemperatur C |
Umrechnungsfaktor |
|
Bis 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Reduktionsfaktor für die Akkumulation gemäß IEC 60364-5-52, Tabelle B.52-17
