750 V mineralisolierte Kabel

Mineralisolierte 750-V-Kabel können in kontinuierlichen Hochtemperaturumgebungen von bis zu 250 °C stabil betrieben werden und eignen sich daher für den Langzeitbetrieb bei hohen Temperaturen. Unter extremen Hochtemperaturbedingungen, wie z. B. Brandszenarien mit Temperaturen zwischen 950℃ und 1000℃, kann das Kabel seine Integrität bewahren und mindestens drei Stunden lang kontinuierlich Strom liefern und so eine wertvolle Stromversorgung für Notbeleuchtung, Feuerlöschausrüstung und kritische Steuerungssysteme bieten.

In kurzfristigen oder besonderen Notfallsituationen kann seine Temperaturbeständigkeit den Schmelzpunkt von Kupferleitern (1083℃) erreichen, während das verwendete anorganische Isolationsmaterial einen Schmelzpunkt von bis zu 2800℃ aufweist, was weit über der Temperatur herkömmlicher Brände liegt. Dadurch wird sichergestellt, dass das Kabel während der gesamten Anfangs- und Ausbreitungsphase eines Brandes seine strukturelle Integrität und normale Funktion beibehält.

Anwendungsbereich:

Mineralisolierte 750-V-Kabel eignen sich für den Einsatz in dicht besiedelten Gebieten, einschließlich Haupt- und Zweigstromverteilungssystemen, Allgemeinbeleuchtung, interner Verkabelung von Maschinen und Geräten, eigensicheren Stromkreisen, Notbeleuchtung, Notstromversorgung, Informations- und Datenübertragungs- und Steuerleitungen für Feuerlöschgeräte sowie potenziell explosionsgefährdeten Bereichen.

Hauptanwendungsorte

1) Öffentliche Gebäude: Öffentliche Unterhaltungsstätten; Hochhäuser; Hotels und Restaurants; Krankenhäuser, Schulen, Regierungsbüros; nationale Gedenkhallen und historische Gebäude; Bibliotheken, Museen und Ausstellungshallen; Flughafenterminals, Bahnhöfe und Häfen; Energieverteilungsgebäude und Telekommunikationsgebäude.

2) Hochtemperaturumgebungen: Metallurgische Industrie; Kokereiindustrie; Schiffbauindustrie; Stahlindustrie; Glasindustrie; Stromübertragungs- und -verteilungsleitungen in anderen Hochtemperaturumgebungen. 3) Explosionsgeschützte Anlagen und brandgefährdete Bereiche: Petrochemische Industrie; Ölraffinerien, Tankstellen und Öldepots; Farben- und Pigmentindustrie; chemische Industrie; Kernkraftwerke; Offshore-Ölplattformen; Übertragungs- und Verdichtungsstationen für Erdgas und Kohlegas; Pharmaindustrie; Bergbau; Militärindustrie

4) Unterirdische Standorte: U-Bahnen; unterirdische Lagerhäuser; Tunnel; unterirdische Plätze

5) Transport- und Verkehrsknotenpunkte

6) Holzkonstruktionen

Produktstruktur

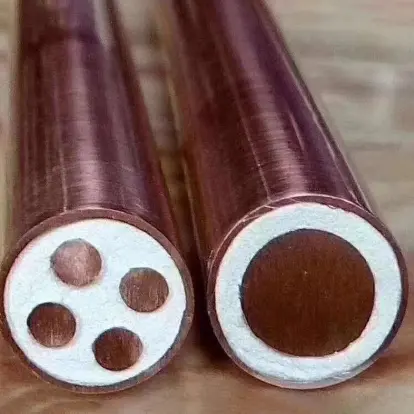

Mineralisolierte Kabel bestehen aus einem Kupferleiter, einer mineralischen Isolierung aus Magnesiumoxidpulver und einem Kupfermantel. Wenn Kabel in Fabriken verwendet werden, in denen Kupfer korrosiv ist, kann eine äußere Schicht aus Polyvinylchlorid (PVC) hinzugefügt werden. In Gebäuden oder unterirdischen Standorten, in denen Ästhetik oder einfache Zugänglichkeit des Kabels wichtig sind, kann ein halogenfreier, raucharmer Außenmantel hinzugefügt werden.

Leiter: Massives Kupfer, Klasse 1 gemäß IEC 60228.

Isolierung: Sie besteht aus verdichtetem Magnesiumoxid-Mineralpulver und ihre elektrischen Eigenschaften erfüllen die Anforderungen von GB/T 13033.1/IEC 60702-1.

Metallmantel: Geglühter Kupfermantel, gemäß GB/T 13033.1/IEC 60702-1.

Nichtmetallischer Mantel: Hergestellt aus Polyvinylchlorid oder halogenfreiem, raucharmen Polyolefin.

Leistungsparameter

Dieses Kabel hat eine Nennspannung von 750 V. Im Hinblick auf die elektrische Leistung kann die Isolierung einer Prüfspannung von 2,5 kV eine Minute lang ohne Ausfall standhalten; Die maximal zulässige Betriebstemperatur beträgt 250℃. Mechanisch gesehen beträgt der minimale Biegeradius bei der Kabelinstallation das 24-fache des Kabelaußendurchmessers. Seine Feuerbeständigkeit entspricht strikt den Normen IEC 60331-1 und bleibt auch nach 180 Minuten kontinuierlicher Verbrennung in einer Flamme intakt.

Darüber hinaus erfüllen der Außendurchmesser und die Elliptizität des Kupfermantels des Kabels die Anforderungen der Normen GB/T 13033.1 und IEC 60702-1, wobei die spezifischen Toleranzen in den entsprechenden Tabellen aufgeführt sind. Der Gleichstromwiderstand des Leiters bei 20 °C entspricht den Anforderungen für den ersten Leitertyp in GB/T 3956, und auch der Widerstand des Kupfermantels entspricht der entsprechenden Norm. Was den Isolationswiderstand betrifft, beträgt der Isolationswiderstand zwischen Leitern sowie zwischen Leiter und Kupfermantel nicht weniger als 1000 MΩ pro Kilometer, was eine zuverlässige Isolationsleistung im Langzeitbetrieb gewährleistet.

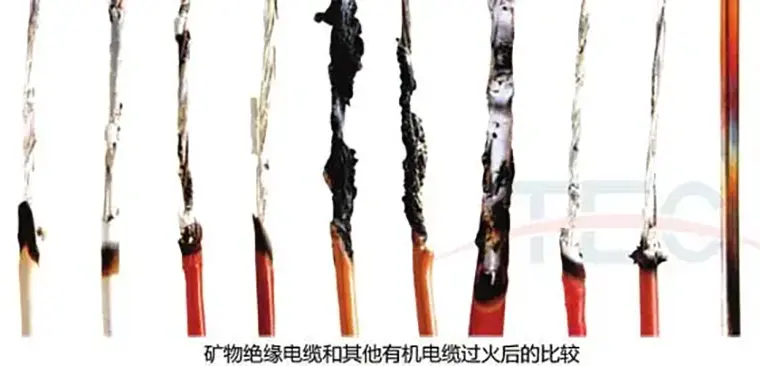

Vergleich der Feuerwiderstandsprüfungen zwischen mineralisolierten Kabeln und gewöhnlichen Kabeln:

Mineralisolierte Kabel zeigten nach der Feuerwiderstandsprüfung praktisch keine Veränderung. Organisch isolierte Kabel zeigten eine deutliche Karbonisierung.

Typische Eigenschaften von mineralisolierten Kabeln:

Lebensdauer bis zu 100 Jahre;

● Nicht brennbar, unterstützt die Verbrennung nicht, setzt keine giftigen Gase frei und hat keine Verbrennungsenergie;

● Dauerbetriebstemperatur bis 250℃, kurzzeitige Betriebstemperatur bis 1083℃;

● Hervorragende Feuerbeständigkeit; das Kabel kann nach einem Brand wiederverwendet werden;

● Kabelanschlüsse und Zwischenstecker sind im Lieferumfang des Kabels enthalten, was seine Feuerbeständigkeit und Zuverlässigkeit erhöht;

● Das Kabel hält extrem hohen Temperaturen, Stößen durch herabfallende Gegenstände und Sprinkleranlagen im Brandfall stand;

● Das Kabel kann in Umgebungen mit hohen Temperaturen verwendet werden;

● Wasserdicht, feuchtigkeitsbeständig, ölbeständig und korrosionsbeständig; keine Alterung, extrem stabile Kabelleistung;

● Der Metallmantel des Kabels kann als Erdungskreis verwendet werden;

● Hervorragende mechanische Festigkeit und Biegeleistung, geeignet für komplexe Strukturen und enge Räume;

● Hohe Strombelastbarkeit aufgrund der einzigartigen Struktur des Kabels;

● Kleiner Kabelaußendurchmesser, einfache Installation, niedrige Gesamtkosten, kein Kabelschutz erforderlich;

● Gute Explosionsschutzleistung und ausgezeichnete Beständigkeit gegen nukleare Strahlung;

● Ausgezeichnete elektromagnetische Abschirmung und elektromagnetische Verträglichkeit;

● Schützt vor Tierbissen.

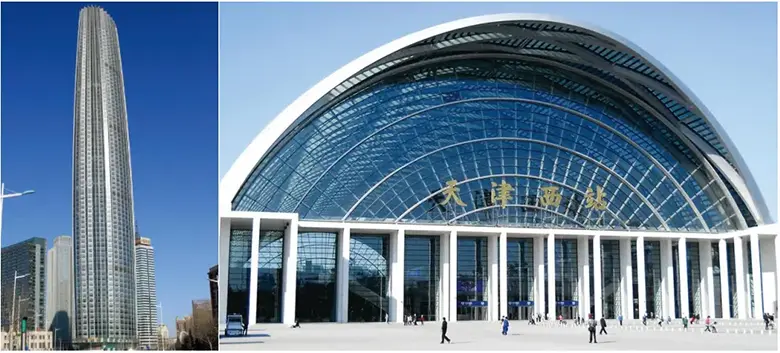

Anwendungsszenarien:

Verpackung und Lieferung

Verpackungsdetails:

Sie richtet sich nach der Menge und den Anforderungen, die Sie kaufen. Kann verhandelt werden.

Hafen: Hafen Tianjin

Lieferung: Auf dem Seeweg, per Flugzeug, per Express.
