XLPE-isoliertes, LSZH-ummanteltes, nicht armiertes Stromkabel

XLPE-isolierte, LSZH-ummantelte, nicht armierte Stromkabel sind die hochwertigen Produkte von Tianjin Beida, wir sind ein zuverlässiger Hersteller und Lieferant. Diese Kabelserie verwendet XLPE-Isolierung, die durch einen physikalischen Vernetzungsprozess hergestellt wird, der nicht nur hervorragende elektrische Eigenschaften besitzt (Temperaturbeständigkeit bis zu 90 °C, mit einer um 30 % höheren oberen Betriebstemperaturgrenze als PVC-Kabel), sondern auch einen doppelten Durchbruch in Bezug auf Flammschutz und Umweltfreundlichkeit durch Modifikation der Molekularstruktur erzielt. Sein Außenmantel besteht aus einem speziell formulierten, halogenfreien, raucharmen Polyolefinmaterial, das bei der Verbrennung nur Spuren von weißem Rauch erzeugt, und seine Rauchdichte und Lichtdurchlässigkeit erfüllen die höchsten Anforderungen der Norm GB/T 17651 und stellen sicher, dass die Sichtbarkeit an Brandorten in einem sicheren Bereich bleibt.

Derzeit bildet die Kabelserie von Beida eine vollständige Produktmatrix, die alle Spannungsebenen von 0,6/1 kV bis 26/35 kV und alle Leiterquerschnitte von 1,5 mm² bis 1000 mm² abdeckt. Darunter ist der Typ WDZ-YJY für trockene Innenräume geeignet, während der Typ WDZ-YJY23 über eine optimierte Mantelformel für feuchte Umgebungen verfügt und der Typ WDZ-YJY43 mit seinem zusätzlichen wasserdichten Längsschichtdesign die Anforderungen spezieller Szenarien wie unterirdischer Rohrkorridore erfüllen kann.

Produktstruktur

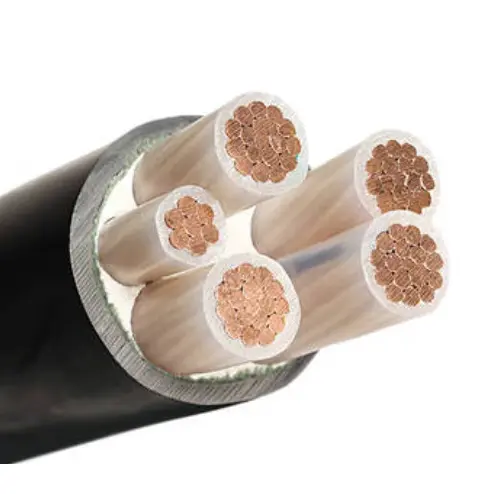

XLPE-isoliertes, mit LSZH ummanteltes, nicht armiertes Stromkabel besteht aus einem T1R-Kupferleiter, einer XLPE-Isolierung und einem LSOH-Polyolefinmantel.

Leiter: Kupfer- oder Aluminiumleiter, runder oder geformter Leiter, Klasse 2 gemäß IEC 60228

und GB/T 3956-2008, für eine Querschnittsfläche von nicht mehr als 6 mm², eine solide Runde

Es kann ein Leiter der Klasse 1 gemäß IEC 60228 und GB/T 3956-2008 verwendet werden.

Isolierung: Isolierungsdicke und Materialeigenschaften müssen gemäß IEC 60502 und GB/T 12706 sein.

Aderfarbe: 1 Ader: rot oder gelb oder grün oder blau oder schwarz

2 Adern: rot, blau oder rot, schwarz

3 Adern: gelb, grün, rot oder rot, gelb, blau

4 Adern: gelb, grün, rot, blau oder rot, gelb, blau, schwarz

5 Adern: gelb, grün, rot, blau, schwarz oder rot, gelb, blau, schwarz, grün

Über 5 Coes: weiße Adern mit schwarzer Nummer oder die technische Vereinbarung mit dem Kunden

Außenmantel: Manteldicke und Materialeigenschaften müssen gemäß IEC 60502 und GB/T 12706 sein.

Flammhemmendes Kabel: Es muss flammhemmendes LSOH-Polyolefin-Außenmantelmaterial verwendet werden. Die flammhemmenden Typen können in drei Kategorien eingeteilt werden: Bündel A, B und C.

Feuerbeständiges Kabel: Zwei Schichten Glimmerband müssen um den Leiter gewickelt werden.

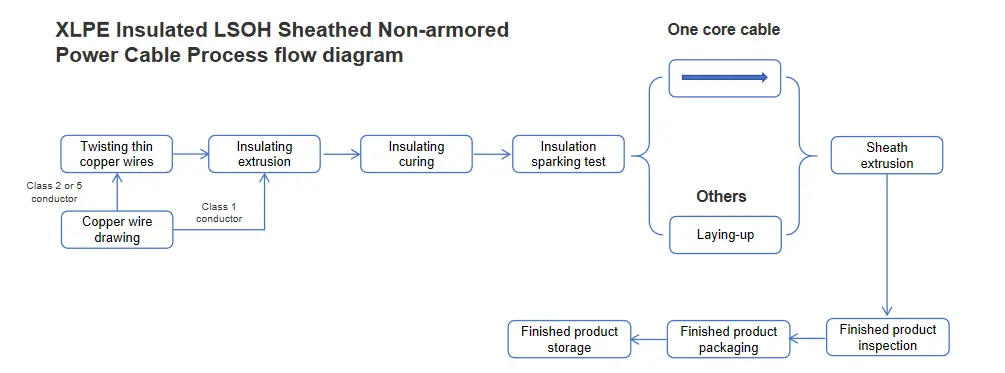

Prozessablaufdiagramm

Produktanwendung

Für U-Bahnen, unterirdische Tunnel, zivile Luftverteidigungstechnik und andere unterirdische geschlossene technische Gebäude, wichtige Fabrikgebäude, Schlüssellabors, Datenzentren, Chemiefabriken, Hochhäuser, Krankenhäuser, Einkaufszentren, Schulen, Turnhallen, Kinos, Hochgeschwindigkeitsbahnhöfe/Wartehallen von Flughäfen und andere überfüllte Orte mit hohen Anforderungen an Sicherheit und Korrosion.

Vergleich mit gewöhnlichem PVC-ummanteltem Kabel

Leistungsparameter

Das Produkt hat eine Nennspannung von 0,6/1 kV. Während der Prüfung wurde eine Prüfspannung von bis zu 3,5 kV angelegt und 5 Minuten lang ohne Unterbrechung aufrechterhalten, was eine zuverlässige Isolationsleistung beweist. Bezüglich des Leiterwiderstands entspricht der Wert des Leiterwiderstands bei 20 °C strikt den Normen IEC 60228 oder GB/T 3956 und gewährleistet so eine stabile elektrische Leistung.

In Bezug auf die Temperaturanpassungsfähigkeit weist das Produkt eine hervorragende Leistung auf und arbeitet stabil über einen weiten Temperaturbereich von -5℃ bis +90℃. Selbst unter Kurzschlussbedingungen hält es Temperaturen bis +250℃ schadlos stand. Bezüglich der Biegeleistung gibt das Produkt einen minimalen Biegeradius von 15-fachem Außendurchmesser und einen minimalen statischen Biegeradius von 10-fachem Außendurchmesser an, um Flexibilität bei der Installation und Verwendung zu gewährleisten.

Darüber hinaus erfüllt das XLPE-isolierte, LSZH-ummantelte, nicht armierte Stromkabel hohe Standards in Bezug auf Flammhemmung und Feuerbeständigkeit. Seine Flammhemmung entspricht den Normen IEC 60332 oder GB/T 19666 und verhindert wirksam die Ausbreitung von Feuer; Seine Feuerbeständigkeit entspricht den Normen IEC 60331 oder GB/T 19666 und stellt so sicher, dass eine gewisse Funktionalität auch unter extremen Bedingungen wie Bränden erhalten bleibt. Gleichzeitig entsprechen der pH-Wert und die Leitfähigkeit des Produkts strikt den Normen IEC 60754 und GB/T 19666-2019, seine Lichtdurchlässigkeit entspricht den Normen IEC 61034 und GB/T 19666-2019 und seine gesamte Halogensäuregasfreisetzung entspricht ebenfalls den Normen IEC 60754 und GB/T 19666-2019, wodurch die Sicherheit und Umwelt des Produkts umfassend gewährleistet ist Freundlichkeit.

Strombelastbarkeit in Ampere (A)

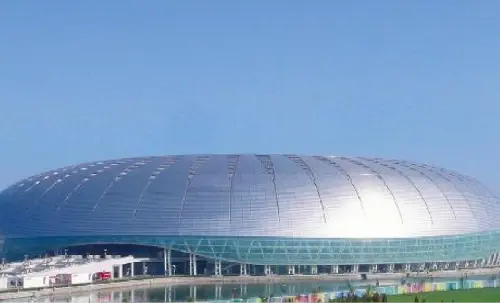

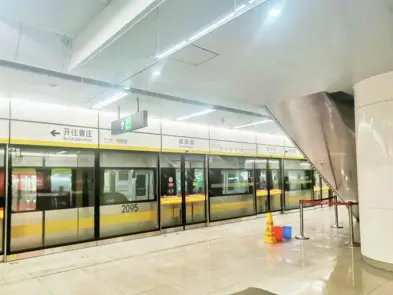

Aufeinanderfolgende Fälle

Verpackung und Lieferung

Verpackungsdetails:

Sie richtet sich nach der Menge und den Anforderungen, die Sie kaufen. Kann verhandelt werden.

Hafen: Hafen Tianjin

Lieferung: Auf dem Seeweg, per Flugzeug, per Express.
