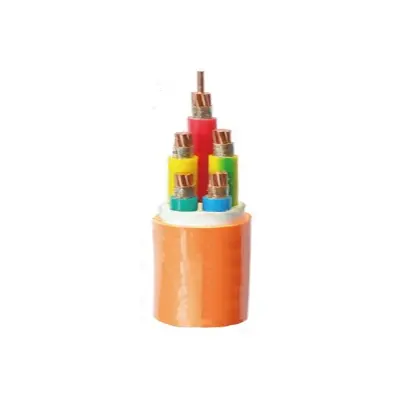

BBTRZ Flexible feuerbeständige Kabel

Anwendungsbereich:

Flexible feuerbeständige BBTRZ-Kabel werden als Hauptstromversorgungsleitung vom Umspannwerk (oder Hauptverteilerraum) zum Brandschutzsystem oder an Sonder- und Klasse-I-Standorten verwendet. Sie müssen als feuerbeständige Kabel der Klasse A oder als Ersatz für den langfristigen Einsatz von 90 °C raucharmen, halogenfreien, flammhemmenden Kabeln verwendet werden. Diese Kabel werden in Festinstallationsanwendungen verwendet.

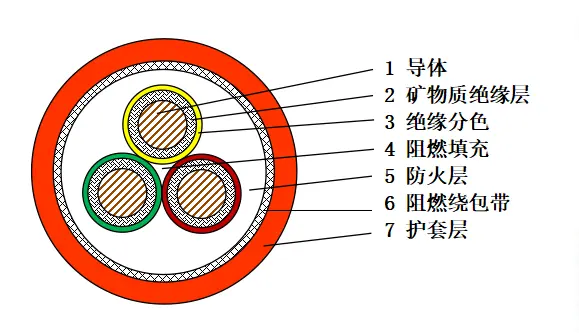

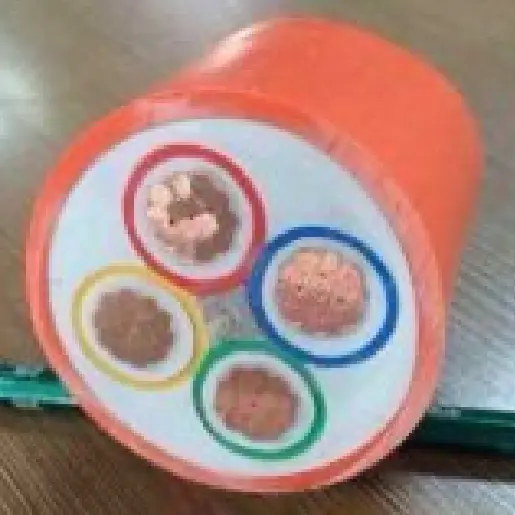

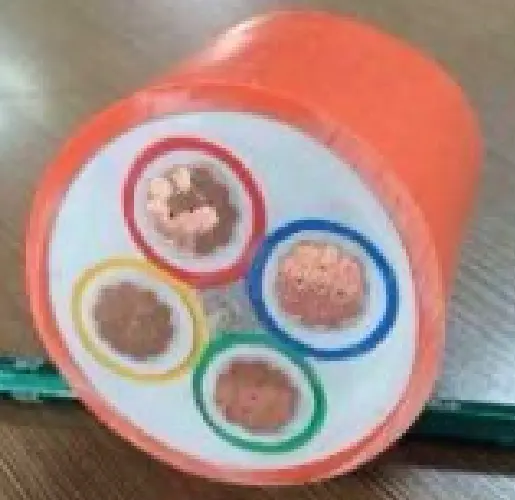

Produktstruktur

Das Design der Kabelstruktur ist sorgfältig und professionell. Der Leiterteil nutzt entweder den ersten oder den zweiten Typ eines geglühten Kupferleiters, der sich durch hervorragende Leitfähigkeit und Flexibilität auszeichnet und den Stromübertragungsanforderungen verschiedener Szenarien gerecht wird.

Die mineralische Isolierschicht besteht aus umwickeltem feuerbeständigem Glimmerband, das aufgrund seiner einzigartigen Materialeigenschaften die Ausbreitung von Feuer bei hohen Temperaturen oder Flammen wirksam verhindern kann und so einen zuverlässigen Brandschutz für das Kabel bietet.

Die farbcodierte Isolierschicht besteht aus vernetztem Polyethylen-Isoliermaterial mit verschiedenen Farbcodierungsmethoden. Es können isolierende Farbstoffe hinzugefügt oder Farbbänder, farbige Garne usw. verwendet werden, was eine schnelle und genaue Identifizierung von Stromkreisen während der Kabelinstallation und -wartung erleichtert.

Beim Kabelfüllprozess werden in der Mitte flammhemmende Füllmaterialien eingesetzt, um die Flammenausbreitung zu unterdrücken. Um eine dichte Füllung und strukturelle Stabilität zu gewährleisten, können die Füllmaterialien mit Wickelband zusammengebunden werden.

Die feuerbeständige Schicht besteht aus Mineralien und Wickelbändern. Zunächst wird eine Schicht aus mineralischem Material, das Vorteile wie Feuerbeständigkeit, Feuerbeständigkeit, hohe Temperaturbeständigkeit und Wärmedämmung aufweist, auf den Kabelkern extrudiert, um eine Feuerbarriere zu bilden. Die äußere Schicht ist durch ein umwickeltes flammhemmendes Band geschützt, um die feuerhemmende Wirkung zu verstärken und den sicheren Betrieb des Kabels in extremen Umgebungen zu gewährleisten.

Der Mantel besteht aus halogenfreiem, raucharmem und flammhemmendem Polyolefin-Mantelmaterial, das hervorragende Flammschutzeigenschaften aufweist und bei der Verbrennung keinen schädlichen Rauch erzeugt, wodurch die Belastung für Personal und Umwelt verringert wird. Die Scheide hat typischerweise eine orange oder mandarinenfarbene Farbe, die auffällig und leicht zu erkennen ist. Auf Wunsch kann es auch schwarz eingefärbt werden, um den Anforderungen unterschiedlicher Nutzungsszenarien gerecht zu werden.

Leistungsparameter

Die Nennspannung dieser flexiblen feuerfesten BBTRZ-Kabel beträgt 0,6/1 kV. Während der Testphase wurde 5 Minuten lang eine Prüfspannung von 3,5 kV angelegt und es kam zu keinem Durchschlag. Die langfristig zulässige Betriebstemperaturgrenze des Kabelleiters beträgt 90℃. Beim Verlegen des Kabels sollte die Umgebungstemperatur nicht unter 0 °C liegen. Der minimale Biegeradius beträgt das 12-fache des Kabelaußendurchmessers (12*OD). Die mineralische Dämmschicht besteht aus mehreren Lagen Glimmerband mit feuerbeständigen Eigenschaften.

Bezüglich der Feuerbeständigkeit erfüllt dieses Kabel mit einer Brenndauer von bis zu 180 Minuten die Anforderungen sowohl der Unternehmensnormen als auch der IEC 60331-1. Bezüglich des Leiterwiderstands bei 20 °C muss er den Spezifikationen für geglühte Kupferleiter vom Typ 1 oder Typ 2 gemäß GB/T 3956 und IEC 60228 entsprechen. Was den Isolationswiderstand betrifft, sollte der Isolationswiderstand des Kabels bei Umgebungstemperatur nicht weniger als 100 MΩ·km betragen.

Darüber hinaus muss das fertige Kabel einer Feuerwiderstandsprüfung unterzogen werden, wobei die Prüfmethode den Bestimmungen von GB/T 19216.21 entspricht. Die Temperatur für die Feuereinwirkung wird auf 950–1000 °C eingestellt, mit einer Dauer von 180 Minuten, gefolgt von einer Abkühlphase von 15 Minuten. Während dieser Zeit darf das Kabel keine Kurzschlüsse oder Unterbrechungen aufweisen.

Allgemeine Kabelspezifikationen

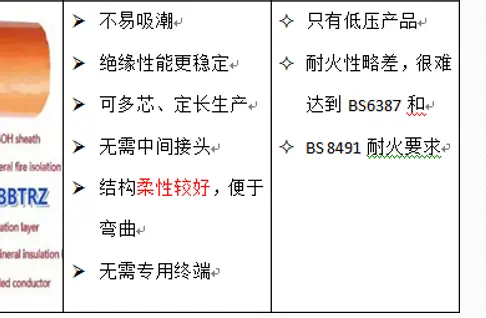

Vor- und Nachteile des flexiblen feuerfesten Kabels BBTRZ im Vergleich zum mineralisolierten Kabel BTTZ:

Vorteile:

Die Kabelisolierung neigt nicht zur Feuchtigkeitsaufnahme und weist eine stabile Isolationsleistung auf.

Mehrere Adern können in festen Längen hergestellt werden, wodurch die Anzahl der Zwischenstecker in Kabeln reduziert wird.

Die Struktur ist flexibel, was das Biegen des Kabels erleichtert und die Schwierigkeit bei der Verlegung verringert.

Kabel können ohne spezielle Anschlüsse verwendet werden, wodurch die Kosten für Zubehör gesenkt werden.

Nachteile: Der Feuerwiderstand ist etwas schlechter und kann die Anforderungen von BS 8491 nicht erfüllen.

Die maximale Betriebstemperatur beträgt 90℃ und erreicht damit nicht die 250℃ von BTTZ

Die höchste Verbrennungsleistung kann die Anforderungen der Klasse B1 erfüllen, jedoch nicht die Anforderungen der Klasse A.

Anwendungsszenarien:

Hochhaus

Bahnhof

Flughafenterminal

Orte von historischem Interesse und landschaftlicher Schönheit

Verpackung und Lieferung

Verpackungsdetails:

Sie richtet sich nach der Menge und den Anforderungen, die Sie kaufen. Kann verhandelt werden.

Hafen: Hafen Tianjin

Lieferung: Auf dem Seeweg, per Flugzeug, per Express.
