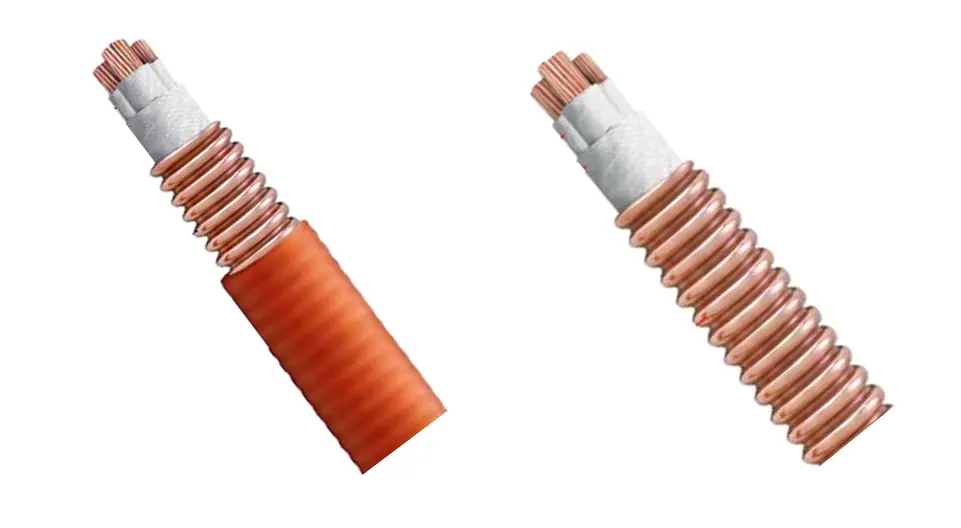

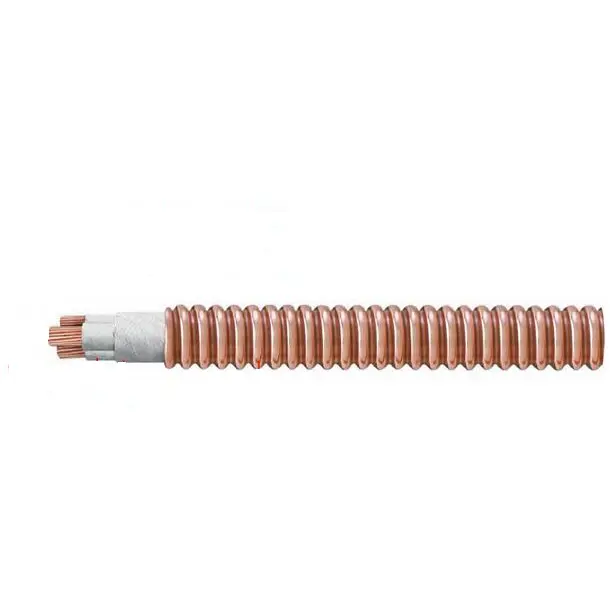

Feuerhemmendes gewelltes Kupferkabel von RTTZ

Wählen Sie Tianjin Beida als Ihren Hersteller und Lieferanten und entscheiden Sie sich für die zuverlässige feuerhemmende RTTZ-Wellkupferkabellösung. Wir können Direktpreise ab Werk anbieten.

Anwendungsbereich:

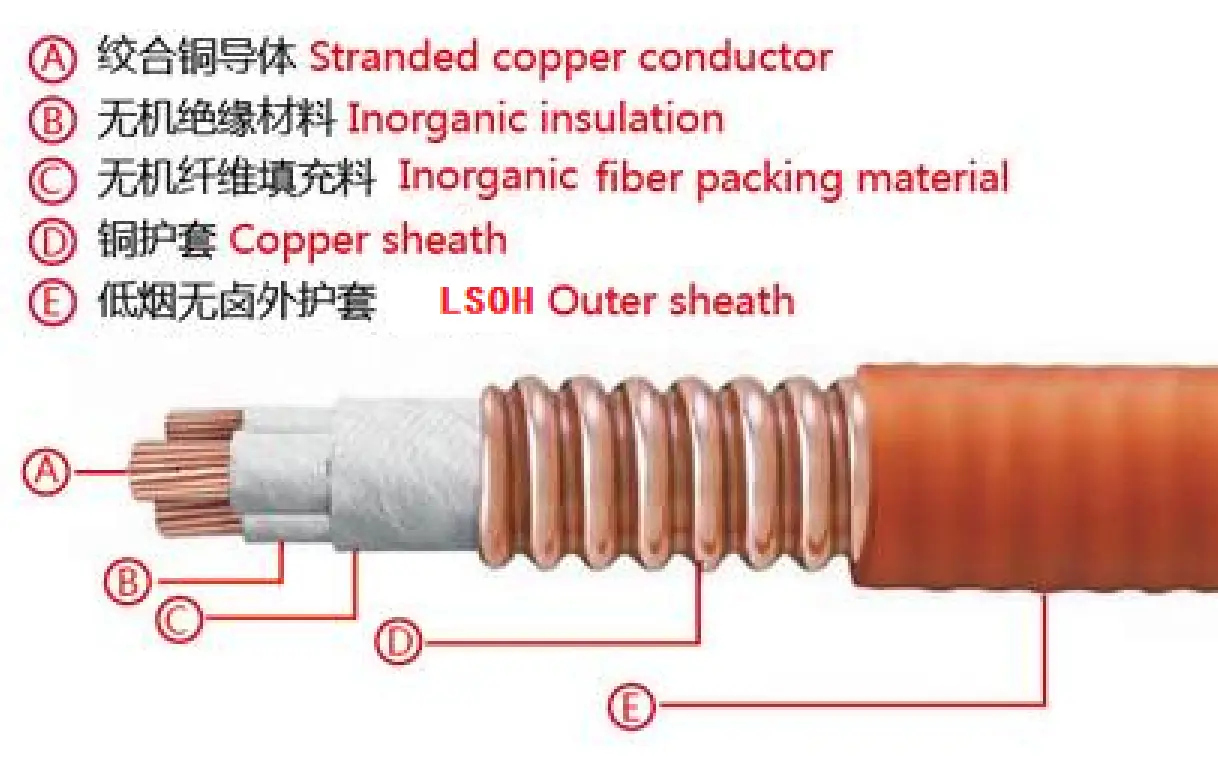

Produktstruktur

Kabelaufbau und technische Anforderungen

Leiter: Verwenden Sie den ersten oder zweiten Typ eines geglühten Kupferleiters.

Mineralische Isolierschicht: Sie wird durch Umwickeln mit feuerbeständigem Glimmerband oder anderen mineralischen Isolierbändern mit ähnlichen Funktionen hergestellt.

Kabelkonfektionierung und Schutzschicht: Die Kabeladern sind dicht mit Materialien gefüllt, die flammhemmende und feuerfeste Eigenschaften besitzen, und die Schutzschicht besteht aus einem geeigneten flammhemmenden und feuerfesten Band, das umwickelt ist.

Kupfermetallmantel: Er wird mithilfe der Kupferstreifen-Argon-Lichtbogenschweißtechnologie hergestellt und gewellt.

Mantelschicht: Sie besteht aus einem halogenfreien, raucharmen und flammhemmenden Polyolefin-Mantelmaterial. Im Allgemeinen ist es Orange oder Mandarine, aber Schwarz kann je nach Bedarf ausgewählt werden.

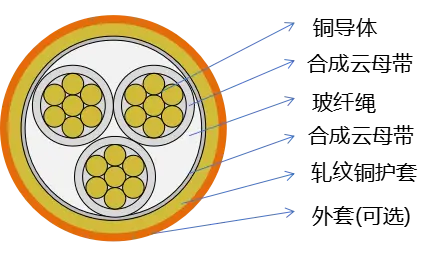

Strukturdiagramm

Leistungsparameter

Die Nennspannung des feuerhemmenden RTTZ-Wellkupferkabels beträgt 0,6/1 kV. Die Prüfspannung wird auf 3,5 kV eingestellt und die Spannung wird kontinuierlich für 5 Minuten angelegt, ohne dass es in diesem Zeitraum zu einem Durchschlag kommt. Die maximal zulässige Langzeitbetriebstemperatur des Kabelleiters beträgt 90℃.

Beim Verlegen von Kabeln sollte die Umgebungstemperatur nicht unter 0 °C liegen. Der minimale Biegeradius beträgt das 12-fache des Außendurchmessers des Kabels. Die mineralische Dämmschicht wird sorgfältig aus mehreren Lagen feuerfestem Glimmerband gefertigt.

Bei 20 °C muss der Leiterwiderstand strikt den festgelegten Normen für geglühte Kupferleiter vom Typ 1 oder 2 in GB/T 3956 und IEC 60228 entsprechen. Bei Umgebungstemperatur sollte der Isolationswiderstand des Kabels nicht weniger als 100 MΩ·km betragen.

In Bezug auf die Feuerwiderstandsprüfung erfüllt es vollständig die Standardanforderungen von GB/T 34926. Die spezifische Prüfmethode ist wie folgt:

Führen Sie zunächst C-, W- und Z-Tests gemäß der Norm BS 6387 durch.

Zweitens muss der Test gemäß den Bestimmungen von BS 8491 durchgeführt werden;

Drittens führen Sie einen Feuerwiderstandstest gemäß GB/T 19216.21 durch, wobei die Temperatur auf 950–1000 °C, die Feuereinwirkungsdauer 180 Minuten und die Abkühlzeit 15 Minuten beträgt. Während dieser Zeit darf das Kabel keine Kurzschlüsse oder Unterbrechungen aufweisen.

Produktdarstellungsmethode

Produktcode

Mineralisoliertes, gewelltes, kupferummanteltes Kabel mit Glimmerband ………R

Polyolefin-Außenmantel……………Y

Kupferleiter ........................ T

Halogenfrei und raucharm …………………WD (optional)

Kupfermantel ........................ T

Flammhemmende Klassen A/B/C... ZA/B/C

Glimmerband ................................................................................................Z

Nennspannung …………………0,6/1

Kabelspezifikationen

Vorsichtsmaßnahmen für Kabel

Installation

Verlegeart: Die Verlegung erfolgt in Tunneln, Kabelgräben, Rinnen, Trögen und Schächten und ermöglicht sowohl eine offene als auch eine verdeckte Verlegung. Bei einadrigen Kabeln ist es zur Vermeidung von Wirbelstromverlusten verboten, magnetisch leitende Materialien (z. B. Eisendraht) zur Befestigung zu verwenden.

Biegung und Spannweite: Kontrollieren Sie den Biegeradius gemäß den Herstellerangaben. Referenz für die Spannweite der horizontalen Aufhänger: Bei Außendurchmessern ≤20 mm beträgt die Spannweite 400 mm; für diejenigen >20 mm beträgt die Spannweite 800 mm. Für die vertikale Stützspanne: Bei Außendurchmessern ≤20 mm beträgt die Spannweite 1500 mm; für diejenigen >20 mm beträgt die Spannweite 1000 mm.

Abwickeln und Fixieren: Wickeln Sie das Kabel entsprechend der auf der Kabeltrommel markierten Richtung ab, um ein Verdrehen zu vermeiden; Beachten Sie die oben genannten Anforderungen für die Befestigungsspanne innerhalb der Kabelrinne.

Terminal und Stecker

Anschlussherstellung: Entfernen Sie ca. 300 mm der Isolierung vom Endleiter, quetschen Sie die Drahtspitze und testen Sie mit einem Megaohmmeter den Isolationswiderstand zwischen der Kupferummantelung und dem Leiter sowie zwischen den Leitern. Nachdem Sie sichergestellt haben, dass der Isolationswiderstand zufriedenstellend ist, bringen Sie zum Abdichten einen Schrumpfschlauch an.

Zwischenverbinder: Vorzugsweise werden Fertigverbinder verwendet, deren Feuerwiderstandsklasse mit der des Kabelkörpers übereinstimmt. Bei der Installation vor Ort muss auf Abdichtung und Isolierung geachtet werden, um Fehlerstellen zu reduzieren.

Betrieb und Wartung

Temperaturkontrolle: Im Normalbetrieb sollte die Leitertemperatur 90℃ nicht überschreiten. Wenn der Leiter nicht berührbar ist und nicht mit brennbaren Materialien in Berührung kommt, kann die Manteltemperatur auf 105 °C erhöht werden.

Isolationsprüfung: Testen Sie den Isolationswiderstand regelmäßig mit einem Megger, um sicherzustellen, dass keine Feuchtigkeit oder Schäden vorhanden sind. Um die Sicherheit zu gewährleisten, muss der Kupfermantel zuverlässig geerdet sein.

Schadensverhütung und Schutz: Vermeiden Sie ein Verkratzen des Mantels mit scharfen Gegenständen und bringen Sie beim Durchqueren von Wänden/Bodenplatten Schutzhülsen an, um mechanische Beschädigungen zu verhindern.

Verpackung und Lieferung

Verpackungsdetails:

Sie richtet sich nach der Menge und den Anforderungen, die Sie kaufen. Kann verhandelt werden.

Hafen: Hafen Tianjin

Lieferung: Auf dem Seeweg, per Flugzeug, per Express.
