H07V-K H07V-U H07V-R Flexible PVC-isolierte 1-adrige Kabel eignen sich für verschiedene Elektroinstallationen. Beida, ein führender chinesischer Hersteller, verwendet bei seiner Produktion hochwertige Kupferleiter und PVC-Isoliermaterialien, was zu Kabeln führt, die flexibel, langlebig und über eine hervorragende Leitfähigkeit verfügen.
Dieses isolierte einadrige Kabel eignet sich für die feste Verkabelung in Häusern, Beleuchtungssystemen und elektrischen Geräten. Es hat eine Nennspannung von 450/750 V, ist schwer entflammbar und entspricht internationalen Sicherheits- und Leistungsstandards.
Das einadrige H07V-Kabel besteht aus einem T1R-Kupferleiter und einer bleifreien PVC-Isolierung, ist CE-zertifiziert und verfügt über hervorragende elektrische Leistung und mechanisch-physikalische Eigenschaften.
Leiter
H07V-U: Massiver blanker Kupferleiter, konform mit der Norm EN 60228 cl-1, sorgt für eine stabile Stromübertragung, geeignet für feste Verkabelung.
H07V-R: Verseilter blanker Kupferleiter, konform mit der Norm EN 60228 cl-2, besser geeignet für komplexe Verkabelungsanwendungen, mit guter Zugfestigkeit und Biegeleistung.

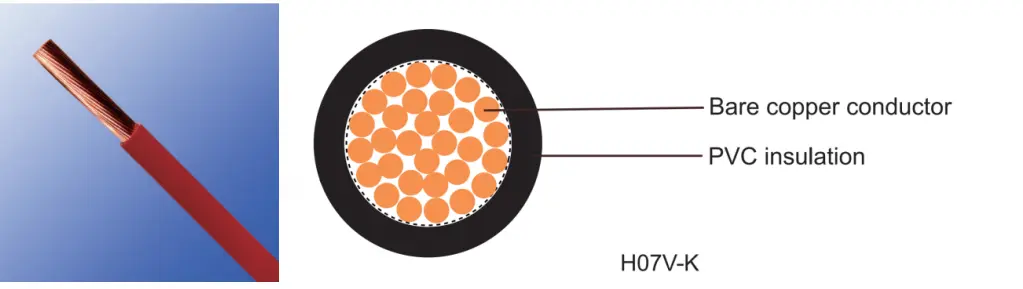

H07V-K: Feindrähtiger Kupferleiter, konform mit der Norm EN 60228 cl-5. Bietet höhere Flexibilität und eignet sich für Umgebungen, die eine größere Flexibilität erfordern, z. B. mobile elektrische Geräte oder Standorte, die einen größeren Biegeradius erfordern.
Isolierschicht
Das Isoliermaterial des Kabels besteht aus bleifreiem PVC, das dem TI 2-Standard entspricht. Es bietet eine gute elektrische Isolationsleistung und verhindert wirksam Korrosion durch die äußere Umgebung, wodurch die Lebensdauer und Sicherheit des Kabels erhöht wird.
H07V-K H07V-U H07V-R Flexible PVC-isolierte 1-adrige Kabel werden häufig in Niederspannungs-Festverkabelungen verwendet. Warum sind diese Kabel eine lohnende Wahl?
1. Elektrische Leistung
Die Nennspannung des Produkts beträgt 450/750 V und ist somit für die meisten zivilen und industriellen Niederspannungs-Stromverteilungssysteme geeignet. Der Kupferleiter hat eine hohe Leitfähigkeit und einen geringen Widerstand, was zu minimalen Energieverlusten führt.
Die PVC-Isolierung weist eine gute Durchschlagsfestigkeit auf und verhindert wirksam Kurzschlüsse und Leckagen.
2. Mechanische und Umweltleistung
Die PVC-Isolierschicht des Kabels weist ein gewisses Maß an Verschleißfestigkeit, Ölbeständigkeit und chemischer Korrosionsbeständigkeit auf. Der Betriebstemperaturbereich liegt zwischen -5 °C und +70 °C und eignet sich daher für trockene oder allgemeine Innenräume.
Unsere einadrigen isolierten Kabel verfügen außerdem über eine gewisse Flammwidrigkeit und erfüllen damit grundlegende Brandschutzanforderungen.
3. Einfache Installation
Alle drei Modelle sind einfach zu installieren.
H07V-K verfügt über einen flexiblen Leiter, wodurch er weich und leicht zu biegen ist, selbst in engen Räumen oder komplexen Verlegungsumgebungen.
H07V-R verfügt über einen Litzenleiter, der Flexibilität und mechanische Festigkeit für eine bequeme Installation vor Ort kombiniert.
H07V-U verfügt über einen massiven Leiter, eine einfache Struktur und ist bei der geradlinigen Installation weniger anfällig für Knicke.
Die empfohlene Wahl hängt vom tatsächlichen Anwendungsszenario ab. Als zuverlässiger Hersteller nutzt Beida seine Berufserfahrung, um die Auswahlgrundlagen zu analysieren und Empfehlungen abzugeben.

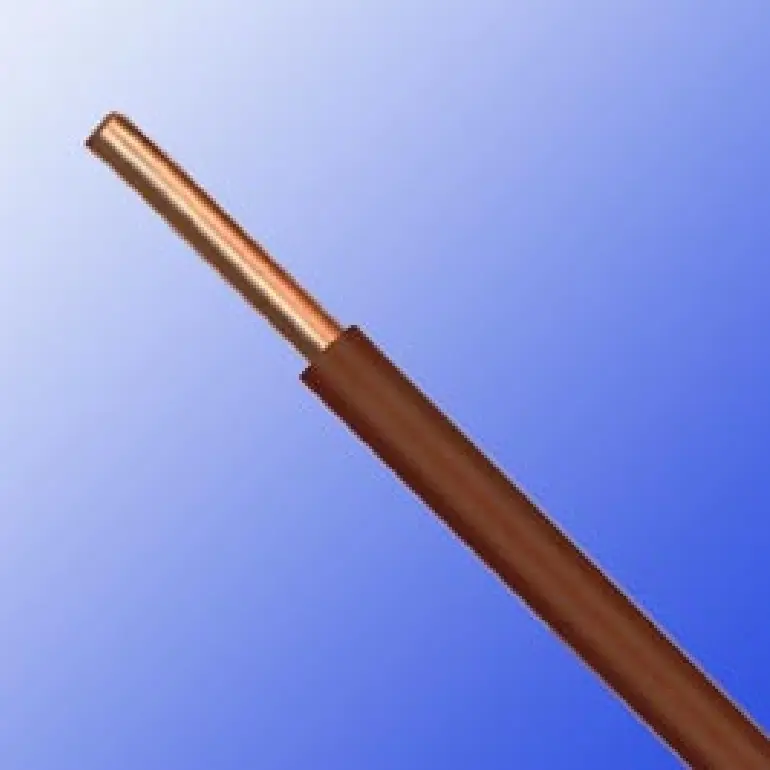

▷H07V-U
Dies ist die einfachste und kostengünstigste Option. Aufgrund seines einzelnen dicken Kupferdrahtes verfügt es über starke Formgebungsfähigkeiten und ist sehr stabil, wenn es durch gerade Leitungen verlegt wird.
Empfohlene Verwendung: Verdeckte Verkabelung bei der Renovierung von Häusern (Steckdosen, Schalter), grundlegende Stromverteilung im Gebäude.
▷H07V-R
Dies ist ein starrer Draht, eine verbesserte Version des einadrigen Kabels H07V-U. Wenn der Strombedarf hoch ist und die Drahtquerschnittsfläche 10 mm2 überschreitet, stößt ein einzelner Kupferdraht an seine Grenzen. Der dicke Kupferdraht muss in 7 oder mehr miteinander verdrillte Litzen geteilt werden.
Kurz gesagt, H07V-R behält die Leitfähigkeitsstabilität von starrem Draht bei, ist aber etwas flexibler als der U-Typ.
Empfohlene Verwendung: Eingangsleitungen für Industrieanlagen, Hauptleitungen für die Hochleistungsverteilung, Verlegung von Leitungen über große Entfernungen.

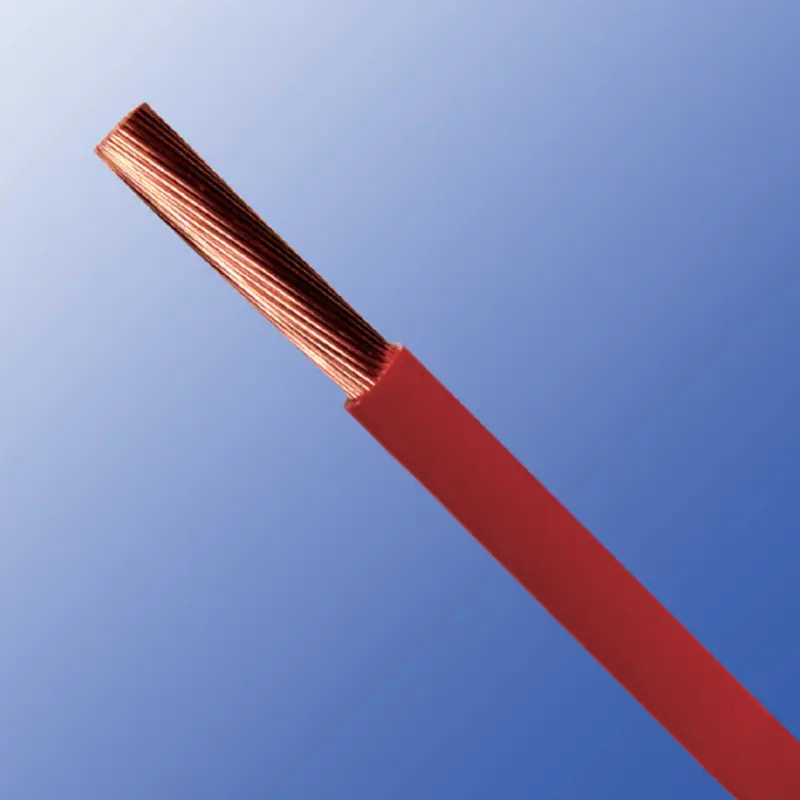

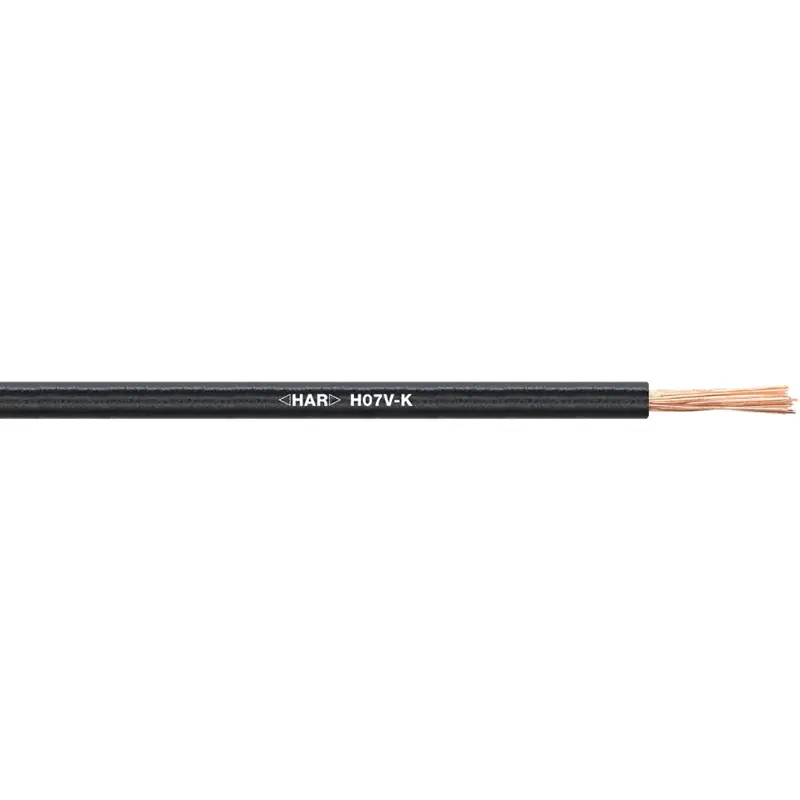

▷H07V-K
Dieser Typ besteht aus Dutzenden oder sogar Hunderten feiner Kupferdrähte, ähnlich wie Haarsträhnen, und lässt sich leicht wie ein Seil verknoten.
Der Clou: Sehr vibrationsfest. Wenn Ihre Ausrüstung vibriert, müssen Sie den K-Typ wählen.
Hinweis: Die Enden flexibler Drähte neigen zum Ausfransen. Bei der Installation müssen Kaltpressklemmen (Europaklemmen/Stiftklemmen) verwendet werden; Sie können nicht direkt unter Schrauben verschraubt werden, da es sonst bei schlechtem Kontakt leicht zu Bränden kommen kann.
Empfohlene Verwendung: SPS-Schaltschränke, Sekundärkreise von Verteilerkästen, interne Verkabelung von Elektrogeräten.
Nennspannung: 450/750 V
Prüfspannung: 2500 V
Leiterwiderstand: Siehe untenstehendes Blatt
Arbeitstemperatur: -5 °C bis +70 °C
Kurzschlusstemperatur: +160 ºC
Flammhemmend: gemäß IEC 60332-1-2
Mindestbiegeradius: 4* AD
Abmessungen: Siehe untenstehendes Blatt
|
Typ |
Leiter |
Isolierung |
Elektrische Eigenschaften |
|||
|
Nennfläche |
Struktur des Dirigenten |
Isolationsdicke |
Gesamtdurchmesser |
Leiterwiderstand bei 20 ℃ Max |
||
|
(mm) |
||||||
|
mm |
Nr./mm |
mm |
Min |
Max |
Ω／km |
|
|
H07V-U |
1.5 |
1/1,38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1,78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2,25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2,76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
H07V-R |
1.5 |
7/0,52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
2.5 |
7/0,67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0,84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1,67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2.47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1,75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2,00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2,48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
H07V-K |
1.5 |
30/0,24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0,24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0,29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0,29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0,40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0,40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0,40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0,40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0,40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0,51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0,51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0,51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0,51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0,51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0,51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|

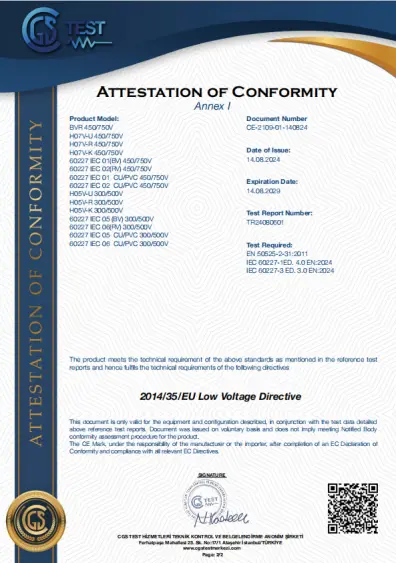

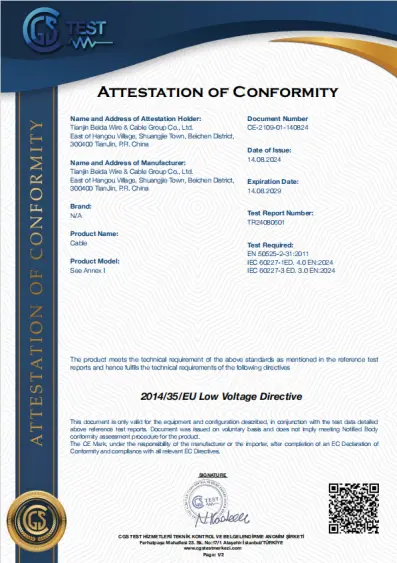

CE-zertifiziert
Norm: EN 50525-3-21, IEC 60227-1, IEC 60227-3
Pünktliche Lieferung
Wir verfügen über ein effizientes Produktionssystem mit kurzen Produktionszyklen, das es uns ermöglicht, Aufträge in kurzer Zeit abzuwickeln.
Großer Lagerbestand
Beida ist ein professioneller Lieferant und wir unterhalten einen großen Lagerbestand in unserem Lager, der uns eine zeitnahe Lieferung ermöglicht. Welche Kabelspezifikationen Sie auch benötigen, wir können schnell reagieren.
Qualitätsstandards
Unsere Produkte werden streng nach der Norm EN 50525 hergestellt und unsere Qualität ist weltweit zertifiziert. Jedes Kabel durchläuft mehrere Qualitätsprüfungen.

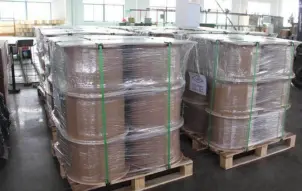

Verpackungsoptionen
Die Kabelverpackung ist in Rollen- oder Bündelform erhältlich, was flexiblere Transportmöglichkeiten bietet und Ihnen die Wahl der am besten geeigneten Verpackungsmethode basierend auf Ihren tatsächlichen Anforderungen ermöglicht.
Maßgeschneiderte flammhemmende und feuerbeständige Kabel
Wenn Sie spezielle Anforderungen haben, können wir flammhemmende und feuerbeständige Kabel in verschiedenen Qualitäten herstellen, die auch beim Einsatz der Kabel in besonderen Umgebungen ausreichende Sicherheit und verbesserte Brandschutzleistung gewährleisten.
Verpackungsdetails:
Sie richtet sich nach der Menge und den Anforderungen, die Sie kaufen. Kann verhandelt werden.
Hafen: Hafen Tianjin
Lieferung: Auf dem Seeweg, per Flugzeug, per Express.
