Aus welchen verschiedenen Teilen besteht ein elektrisches Kabel?

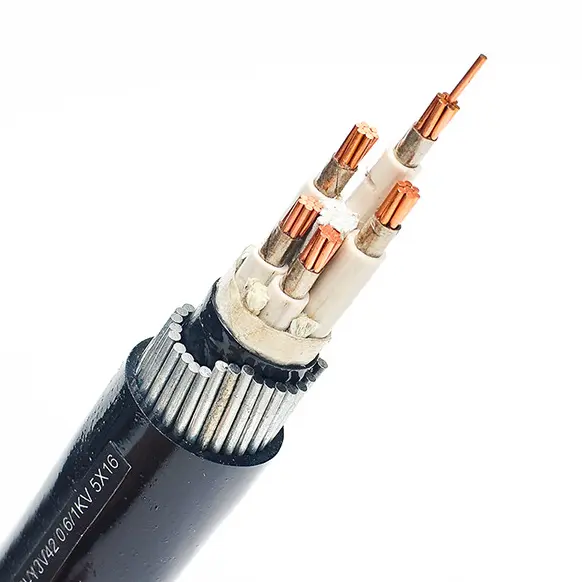

Die Kernkomponenten eineselektrischer Drahtbestehen aus zwei Grundteilen: dem Leiter und der Isolationsschicht. Bei Kabeln/ummantelten Leitungen, die einen höheren Schutz erfordern, wird eine Mantelschicht hinzugefügt.  Einige Drähte für spezielle Anwendungen können auch zusätzliche Strukturen wie eine Abschirmschicht, eine Füllschicht und eine Panzerschicht enthalten. Jede Struktur erfüllt eine bestimmte Funktion und gewährleistet die Kernanforderungen an Leitfähigkeit, Isolierung und Schutz.

Im Folgenden finden Sie eine detaillierte Beschreibung der Funktion und der gängigen Materialien der einzelnen Kernkomponenten:

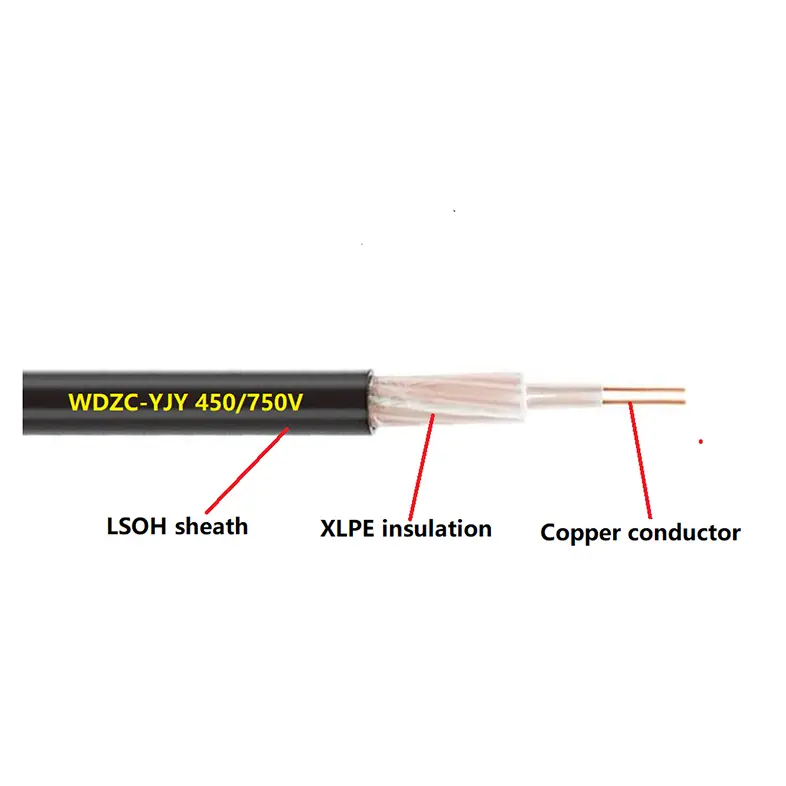

1. Leiter (leitender Kernteil)

Der „leitende Körper“ des Drahtes, der für die Übertragung elektrischer Energie verantwortlich ist. Es erfordert eine gute Leitfähigkeit und einen niedrigen spezifischen Widerstand.

Gängige Materialien: Kupfer (violettes Kupfer/sauerstofffreies Kupfer, gängiges Material für den privaten/industriellen Gebrauch, ausgezeichnete Leitfähigkeit und Oxidationsbeständigkeit), Aluminium (kostengünstig, leicht, wird hauptsächlich für Freileitungen im Freien/Kabel mit großem Querschnitt verwendet) und in einigen Sonderfällen werden kupferkaschiertes Aluminium und Kupferlegierungen verwendet.

Strukturformen: Einadriger harter Draht (z. B. BV-Draht für die Hausverkabelung), mehradriger weicher Draht (z. B. BVR-Draht für Geräteanschlüsse/Anwendungen, die häufiges Biegen erfordern).

2. Isolationsschicht (Grundschutz, unbedingt erforderlich)

Das Isoliermaterial umhüllt den Leiter. Seine Hauptfunktion besteht darin, den Leiter zu isolieren, Leckagen und Kurzschlüsse zu verhindern und gleichzeitig Verschleißfestigkeit und Temperaturbeständigkeit zu gewährleisten, um die elektrische Sicherheit zu gewährleisten.

Gängige Materialien: Polyvinylchlorid (PVC, am häufigsten in Haushaltskabeln verwendet, kostengünstig, leicht zu verarbeiten), vernetztes Polyethylen (XLPE, bessere Temperaturbeständigkeit/Alterungsbeständigkeit, wird hauptsächlich verwendet inMediumund Hochspannungskabel/Hochtemperaturanwendungen), Gummi (Chloroprenkautschuk/Nitrilkautschuk, gute Flexibilität, wird hauptsächlich in Mobilkabeln/wasserdichten Außenkabeln verwendet), Polytetrafluorethylen (PTFE, hohe Temperatur-/Korrosionsbeständigkeit, für spezielle Industriekabel).
