XLPE-isoliertes PVC-ummanteltes STA-Stromkabel

Basierend auf der 35-jährigen Erfahrung der Tianjin Beida Cable Group in der Kabelindustrie haben wir ein XLPE-isoliertes STA-Stromkabel mit PVC-Ummantelung auf den Markt gebracht, das als Stärke im Bereich der Niederspannungs-Stromübertragung bezeichnet werden kann.

Als High-Tech-Unternehmen mit in China bekannter Marke, ISO-Systemzertifizierung und anderen maßgeblichen Qualifikationen wird die Beida Group durch internationale fortschrittliche Produktions- und Prüfgeräte sowie Forschungs- und Entwicklungsinvestitionen in Höhe von 3,1 % des Jahresumsatzes unterstützt, sodass dieses mit Stahlband gepanzerte Kabel beispiellose Kernvorteile bietet.

Sein XLPE-Isoliermaterial sorgt für hervorragende elektrische Leistung und Hitzebeständigkeit, der PVC-Mantel mit Stahlbandpanzerung sorgt für eine starke Feuchtigkeitsbeständigkeit, Korrosionsbeständigkeit, Widerstandsfähigkeit gegen mechanische Beschädigungen, direkte Erdverlegung ohne zusätzlichen Schutz, löst perfekt den Installationskomplex der Niederspannungs-Stromübertragung, schlechte Anpassungsfähigkeit an die Umwelt, Sicherheitsrisiken und andere Schwachstellen, um globalen Kunden stabile und zuverlässige Stromübertragungslösungen zu bieten.

Gängige Kabeltypen sind YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Produktstruktur

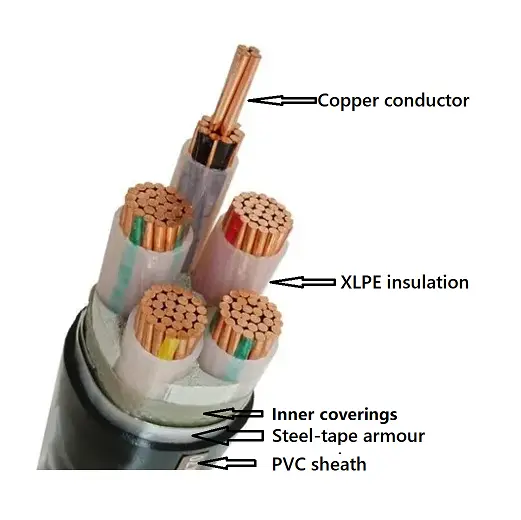

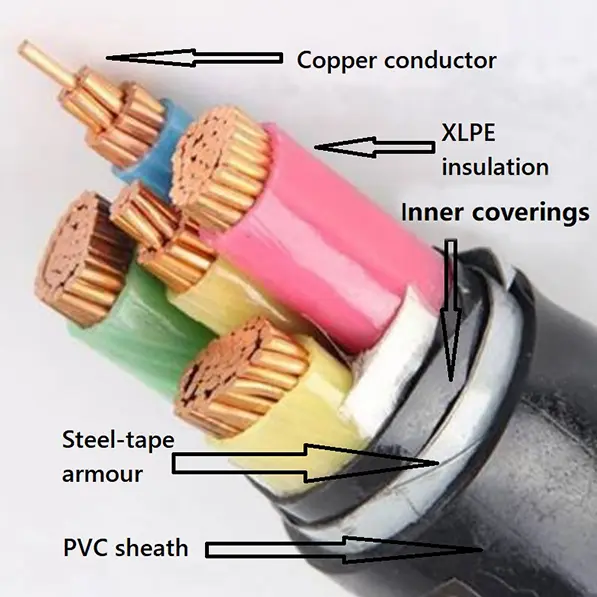

XLPE-isoliertes, PVC-ummanteltes STA-Stromkabel besteht aus einem T1R-Kupferleiter, XLPE-Isolierung, PVC-Wickelband, Stahlbandpanzerung und PVC-Mantel.

Leiter: Kupfer- oder Aluminiumleiter, runder oder geformter Leiter, Klasse 2 gemäß IEC 60228

und GB/T 3956-2008, für eine Querschnittsfläche von nicht mehr als 6 mm², eine solide Runde

Es kann ein Leiter der Klasse 1 gemäß IEC 60228 und GB/T 3956-2008 verwendet werden.

Isolierung: Isolierungsdicke und Materialeigenschaften müssen gemäß IEC 60502 und GB/T 12706 sein.

Aderfarbe: 1 Ader: rot oder gelb oder grün oder blau oder schwarz

2 Adern: rot, blau oder rot, schwarz

3 Adern: gelb, grün, rot oder rot, gelb, blau

4 Adern: gelb, grün, rot, blau oder rot, gelb, blau, schwarz

5 Adern: gelb, grün, rot, blau, schwarz oder rot, gelb, blau, schwarz, grün

Über 5 Coes: weiße Adern mit schwarzer Nummer oder verschiedenfarbigem Band

Innenbeläge: Die Innenbeläge können extrudiert oder geläppt sein. Die Materialien müssen für die Betriebstemperatur des Kabels geeignet und mit dem Isoliermaterial kompatibel sein.

Stahlbandarmierung: Bei mehradrigen Kabeln muss die Armierung auf einer Innenhülle aus doppeltem Stahlband angebracht werden. Die einadrigen Kabel für den Einsatz an Wechselstrom. Systeme müssen aus nichtmagnetischem Stahlband bestehen.

Außenmantel: Manteldicke und Materialeigenschaften müssen gemäß IEC 60502 und GB/T 12706 sein.

Flammhemmendes Kabel: Es ist flammhemmendes PVC-Außenmantelmaterial zu verwenden. Die flammhemmenden Typen können in drei Kategorien eingeteilt werden: Bündel A, B und C.

Feuerbeständiges Kabel: Zwei Schichten Glimmerband müssen um den Leiter gewickelt werden.

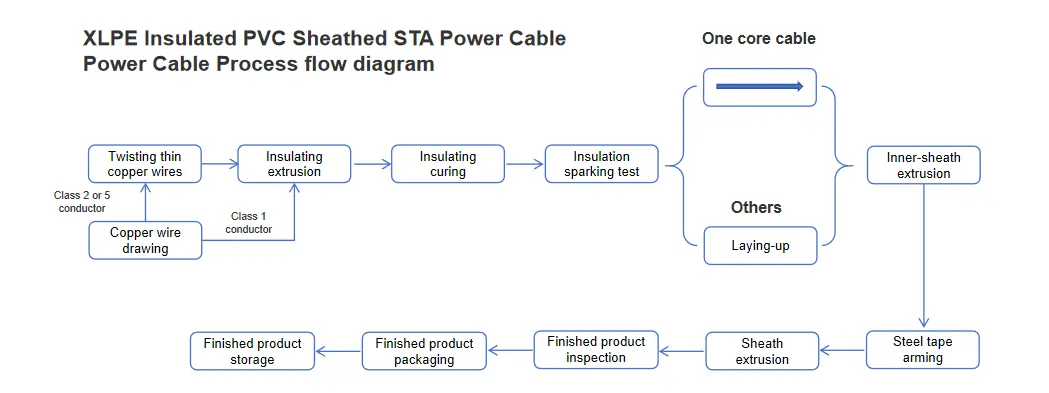

Prozessablaufdiagramm

Produktanwendung

Gepanzertes Stromkabel mit vernetztem, mit Polyethylen isoliertem, PVC-ummanteltem Stahlband, da dieses Kabel mit Stahlbandschutz für Verteilungsnetze oder Industrieanlagen zur Stromübertragung geeignet ist. Es kann direkt unter der Erde vergraben werden, kann in einem Kabelgraben oder einer Brücke installiert werden, das Kabel kann einem bestimmten Druck standhalten, kann jedoch keiner Spannung standhalten.

Produktinstallationsbedingungen:

Umgebungstemperatur der Kabelinstallation Bei Kabeln mit PVC-Isolierung oder PVC-Mantel oder halogenfreiem, flammhemmendem Mantel darf die Umgebungstemperatur während der Installation nicht unter 0 °C liegen.

Mindestbiegeradius für die Kabelinstallation

Leistungsparameter

Nennspannung: 0,6/1 kV

Prüfspannung: 3,5 kV für 5 Minuten, kein Ausfall aufgetreten

Arbeitstemperatur: -0 °C bis +90 °C

Kurzschlusstemperatur: +250 ºC

Strombelastbarkeit in Ampere (A)

Verpackung und Lieferung

Verpackungsdetails:

Sie richtet sich nach der Menge und den Anforderungen, die Sie kaufen. Kann verhandelt werden.

Hafen: Hafen Tianjin

Lieferung: Auf dem Seeweg, per Flugzeug, per Express.
