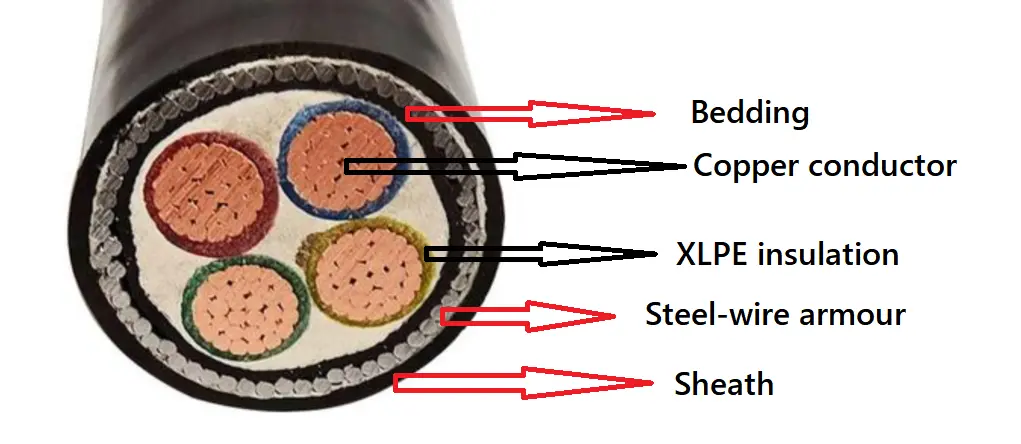

XLPE-isoliertes, PVC-ummanteltes SWA-Stromkabel besteht aus einem T1R-Kupferleiter, XLPE-Isolierung, PVC-Wickelband, Stahlwehrpanzerung und PVC-Mantel.
Gängige Kabeltypen sind YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.
XLPE-isoliertes, PVC-ummanteltes SWA-Stromkabel besteht aus einem T1R-Kupferleiter, XLPE-Isolierung, PVC-Wickelband, Stahlwehrpanzerung und PVC-Mantel.
Leiter: Kupfer- oder Aluminiumleiter, runder oder geformter Leiter, Klasse 2 gemäß IEC 60228
und GB/T 3956-2008, für eine Querschnittsfläche von nicht mehr als 6 mm2, eine solide Runde
Es kann ein Leiter der Klasse 1 gemäß IEC 60228 und GB/T 3956-2008 verwendet werden.
Isolierung: Isolierungsdicke und Materialeigenschaften müssen gemäß IEC 60502 und GB/T 12706 sein.
Aderfarbe: 1 Ader: rot oder gelb oder grün oder blau oder schwarz
2 Adern: rot, blau oder rot, schwarz
3 Adern: gelb, grün, rot oder rot, gelb, blau
4 Adern: gelb, grün, rot, blau oder rot, gelb, blau, schwarz
5 Adern: gelb, grün, rot, blau, schwarz oder rot, gelb, blau, schwarz, grün
Über 5 Coes: weiße Adern mit schwarzer Nummer oder verschiedenfarbigem Band
Innenbeläge: Die Innenbeläge können extrudiert oder geläppt sein. Die Materialien müssen für die Betriebstemperatur des Kabels geeignet und mit dem Isoliermaterial kompatibel sein.
Stahldrahtbewehrung: Bei mehradrigen Kabeln muss die Bewehrung auf einer Innenhülle aus Stahldrähten angebracht werden. Die einadrigen Kabel für den Einsatz an Wechselstrom. Systeme müssen aus nicht magnetischen Stahldrähten bestehen.
Außenmantel: Manteldicke und Materialeigenschaften müssen gemäß IEC 60502 und GB/T 12706 sein.
Flammhemmendes Kabel: Es ist flammhemmendes PVC-Außenmantelmaterial zu verwenden. Die flammhemmenden Typen können in drei Kategorien eingeteilt werden: Bündel A, B und C.
Feuerbeständiges Kabel: Zwei Schichten Glimmerband müssen um den Leiter gewickelt werden.
Nennspannung: 0,6/1 kV
Prüfspannung: 3,5 kV für 5 Minuten, kein Ausfall aufgetreten
Arbeitstemperatur: -5 °C bis +90 °C
Kurzschlusstemperatur: +250 ºC
Minimaler Biegeradius: 15* AD;
Minimaler statischer Biegeradius: 10* AD;
Kabeltest:
1. Prüfung des Gleichstromwiderstands des Leiters: Der Gleichstromwiderstand des Leiters bei 20 °C muss GB/T 3956-2008 und IEC 60228 entsprechen.
2. Wechselspannungstest: 3,5 kV/5 Min., kein Ausfall.
Probenahmetest:
1. Inspektion der Leiterstruktur: Sie muss den technischen Anforderungen von GB/T 3956-2008, IEC 60228 entsprechen.
2. Die Größe der Isolierung, Auskleidung, Stahlbandpanzerung und Mantelstruktur muss den Anforderungen von GB/T 12706.1-2020, IEC 60502.1 entsprechen.
Wärmedehnungstest:
Die Probenahme- und Testverfahren müssen den Bestimmungen von GB/T 2951.21-2008, IEC 60811-2-1, Kapitel 9 entsprechen und die Ergebnisse müssen den Bestimmungen von GB/T 12706.1-2020, IEC 60502.1 entsprechen.
Typprüfung:
Die mechanische und physikalische Leistungsprüfung von Isolierung und Mantel muss den Anforderungen von GB/T 12706.1-2020 und IEC 60502.1 entsprechen.
Die elektrische Leistung muss GB/T 12706.1-2020, IEC 60502.1 entsprechen
Der Einzelkabel-Brenntest muss GB/T 19666-2019, IEC 60332 entsprechen.
Der gebündelte Flammschutztest des Kabels erfüllt die Anforderungen von GB/T 19666-2019, IEC 60332.
Die Feuerwiderstandsprüfung von Kabeln muss den Anforderungen von GB/T 19666-2019 und IEC 60331 entsprechen.
Strombelastbarkeit in Ampere (A)
|
Nennspannung 0,6/1 kV XLPE-isoliertes Stromkabel |
|||||||||
|
Strombelastbarkeit in Ampere (A) |
|||||||||
|
Umgebungstemperatur: in der Luft: 40℃, im Boden: 25℃ |
|||||||||
|
Leitertemperatur: 90℃ |
|||||||||
|
Wärmewiderstandskoeffizient des Bodens: 1,0 k·m/W |
|||||||||
|
Typ |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
Anzahl der Kerne |
Einzelkern |
|
Mehrere Kerne |
||||||
|
Querschnittsfläche, mm2 |
In der Luft |
Im Boden |
|
In der Luft |
Im Boden |
||||
|
Cu |
Al |
Cu |
Al |
|
Cu |
Al |
Cu |
Al |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
Hinweis: Die Armierung einadriger Kabel besteht aus nichtmagnetischen Materialien. |
|||||||||
