BS 5467 Stromkabel

Kaufen Sie das BS 5467-Stromkabel im Werk Tianjin Beida. Wir können Ihnen Direktpreise ab Werk anbieten. Dieser Kabeltyp entspricht den britischen Standards und kann für Stromversorgungs- und Steuerleitungen verwendet werden. Es ist durch eine Stahldrahtpanzerung geschützt und hält bestimmten Zug- und Druckkräften stand. Es kann in Gebäuden verwendet oder direkt unter der Erde vergraben werden.

Anfrage absenden

Produktbeschreibung

Dieses Stromkabel nach BS 5467-Standard ist gut gestaltet und voll funktionsfähig, eignet sich sowohl für Stromversorgungs- als auch für Steuerleitungen und bietet eine stabile und zuverlässige Stromübertragungslösung für verschiedene industrielle und zivile Anwendungen. Ein besonderes Highlight ist die einzigartige Stahldrahtpanzerung. Dieses Design erhöht nicht nur die mechanische Festigkeit des Kabels und ermöglicht es ihm, Zug- und Druckkräften standzuhalten und äußeren physischen Schäden wirksam zu widerstehen, sondern verbessert auch seine Haltbarkeit und Lebensdauer deutlich und sorgt so für einen stabilen Betrieb auch in rauen Umgebungen.

Das BS 5467-Stromkabel von Tianjin Beida zeichnet sich außerdem durch eine hervorragende Anpassungsfähigkeit an die Umwelt aus. Ob für die interne Verkabelung in Hochhäusern oder komplexe unterirdische Projekte, dieses Kabel meistert alles problemlos. Im Inneren von Gebäuden fügt es sich nahtlos in verschiedene Einrichtungsstile ein und bietet sowohl Ästhetik als auch Zweckmäßigkeit; Bei einer unterirdischen Verlegung sorgt seine hervorragende Korrosions- und Wasserbeständigkeit dafür, dass das Kabel bei langfristiger Verlegung unbeeinträchtigt von Umwelteinflüssen bleibt und eine kontinuierliche und stabile Stromübertragung gewährleistet.

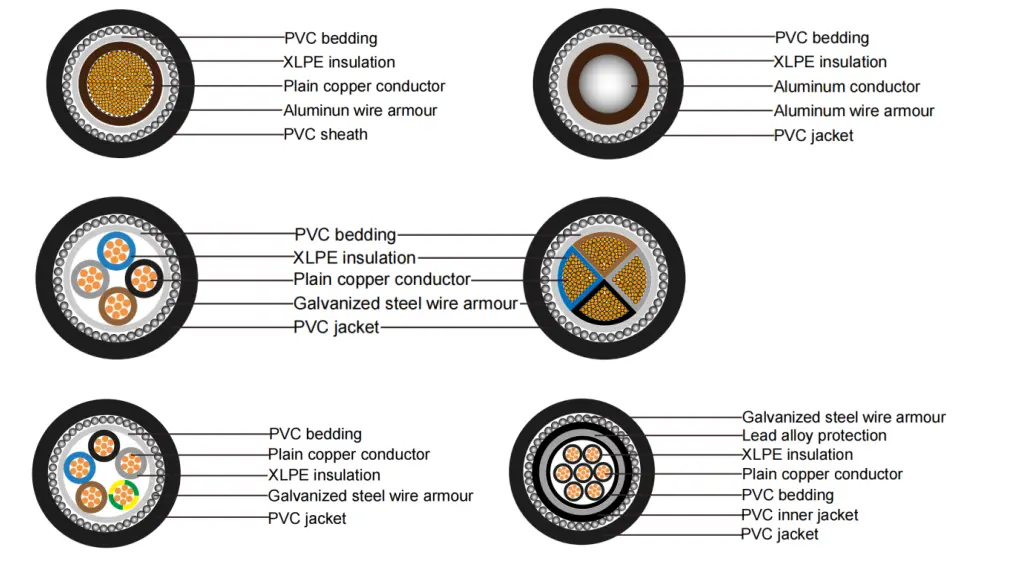

Produktstruktur

Bs 5467 Power Cable

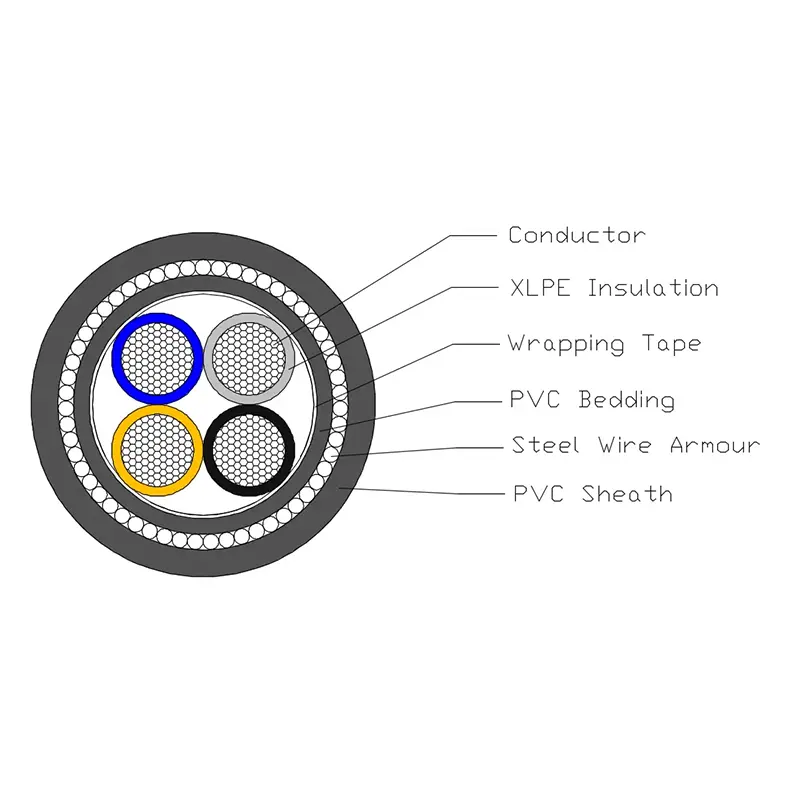

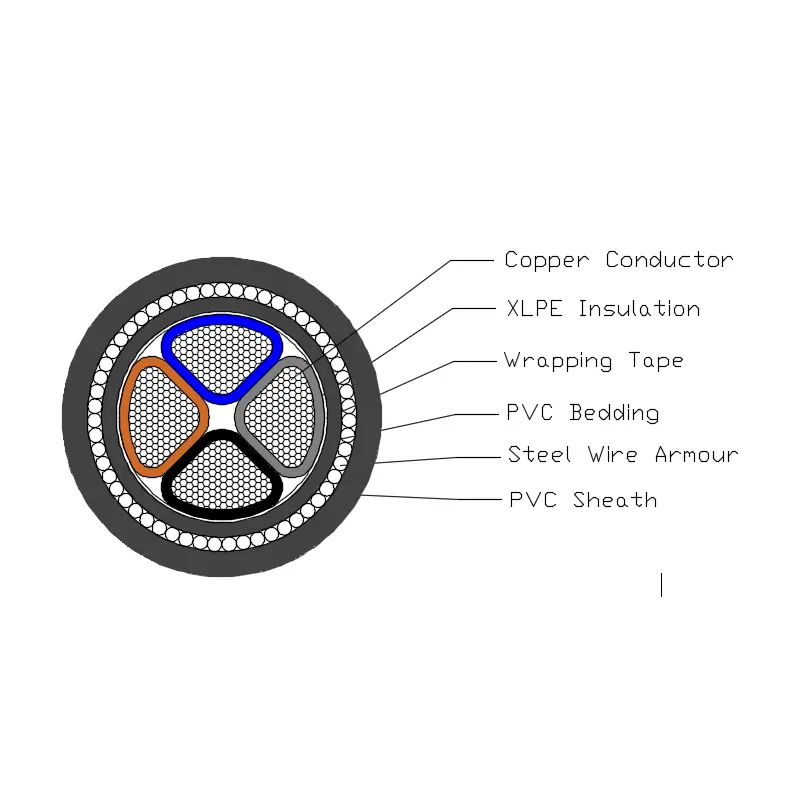

XLPE-isoliertes, PVC-ummanteltes SWA-Stromkabel besteht aus einem T1R-Kupferleiter, XLPE-Isolierung, PVC-Bettung, Stahlwehrpanzerung und PVC-Mantel.

Leiter: Massiver Kupfer- oder Aluminiumleiter, rund oder geformt, Klasse 2 gemäß BS EN 60228.

Isolierung: XLPE Typ GP8 gemäß BS 7655-1.3

Aderfarbe: 1 Ader: braun oder blau

2 Adern: braun, blau

3 Adern: Braun, Schwarz, Grau

4 Adern: Blau, Braun, Schwarz, Grau

5 Adern: grün/gelb, blau, braun, schwarz, grau

Über 5 Coes: weiße Adern mit schwarzer Zahl

Einbettung: Die Einbettung muss aus extrudiertem Polymermaterial bestehen, das der Betriebstemperatur des Kabels entspricht.

Stahldrahtbewehrung: Einadriges Kabel: Aluminiumdrahtbewehrung

Mehradriges Kabel: Stahldrahtarmierung

Außenmantel: Der Mantel muss aus extrudiertem PVC-Material gemäß Typ 9 gemäß BS 7655-4.2 bestehen.

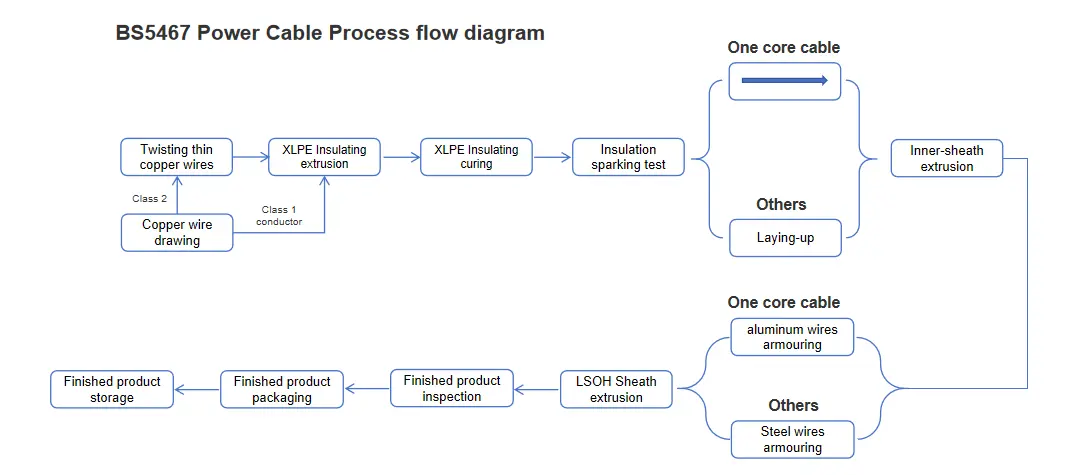

Prozessablaufdiagramm

Bs 5467 Power Cable

Leistungsparameter

Das Stromkabel BS 5467 verfügt über klar definierte elektrische und physikalische Leistungsparameter. Seine Nennspannung ist auf zwei Ebenen eingestellt: 600 kV und 1000 kV, um den Spannungsanforderungen in verschiedenen Szenarien gerecht zu werden. Bei elektrischen Sicherheitstests hielt das Produkt einer Prüfspannung von 3,5 kV fünf Minuten lang ohne Ausfall stand, was die Zuverlässigkeit seiner elektrischen Isolationsleistung voll und ganz unter Beweis stellte. Was die Temperaturanpassungsfähigkeit anbelangt, verfügt dieses Produkt über einen großen Betriebstemperaturbereich und kann in Umgebungen von 0℃ bis +90℃ stabil betrieben werden. Gleichzeitig kann seine Kurzschlusstemperatur +250℃ erreichen, was eine ausgezeichnete Hochtemperaturbeständigkeit zeigt. Darüber hinaus verfügt dieses Produkt über eine hervorragende Flexibilität mit einem minimalen Biegeradius von 12-fachem Außendurchmesser, was die Installation und Verkabelung in verschiedenen komplexen Umgebungen erleichtert. In Bezug auf die Flammhemmung erfüllt dieses Produkt die Flammschutznorm BS EN 60332-1-2 und reduziert so effektiv die Brandgefahr.

Kabeltest

Routinemäßige Kabeltests

Prüfung des Gleichstromwiderstands des Leiters: Führen Sie den Gleichstromwiderstandstest des Leiters bei 20 °C durch. Der gemessene DC-Widerstandswert des Leiters muss strikt den relevanten Anforderungen von Abschnitt 2 der Norm BS EN 60228 entsprechen.

Elektrischer Kabelspannungstest: Legen Sie 5 Minuten lang eine Spannung von 3500 V an das Kabel an. Dabei darf es zu keinem Kabelbruch kommen.

Stichprobentests

Inspektion der Leiterstruktur: Die Leiterstruktur muss den technischen Anforderungen gemäß BS EN 60228 vollständig entsprechen.

Maßprüfung: Die Abmessungen der Kabelisolierung, der Innenauskleidung, der Drahtarmierung und des Mantels müssen alle den spezifischen Anforderungen in Tabelle 3 von BS 5467 entsprechen.

Einzelkabel-Brenntest: Die Ergebnisse des Einzelkabel-Brenntests müssen den Anforderungen von BS EN 60332-1-2 entsprechen.

Typprüfung

Isolationsleistung: Die Isolationsleistung des Kabels muss den in BS 7655-1-3 festgelegten Anforderungen entsprechen.

Leistung der Innenauskleidung: Die Leistung der Innenauskleidung muss den relevanten Anforderungen von Abschnitt 9.2 von BS 5467 entsprechen.

Mantelleistung: Die Leistung des Mantels muss den in BS 7655-4-2 festgelegten Anforderungen entsprechen.

Kompatibilitätstest: Die Ergebnisse des Kompatibilitätstests müssen den Anforderungen von Anhang C von BS 5467 entsprechen.

Isolationsschrumpftest: Der Isolationsschrumpftest muss den Anforderungen von Abschnitt 18.3 von BS 5467 entsprechen und die Testmethode muss gemäß BS EN 60811-502 durchgeführt werden.

Mantelschrumpfungstest: Der Mantelschrumpfungstest muss den Anforderungen von Abschnitt 18.6 von BS 5467 entsprechen.

Prüfung der Mantelreißfestigkeit: Die Prüfung der Mantelreißfestigkeit muss den Anforderungen von Anhang D von BS 5467 entsprechen.

Strukturgröße

Maximaler Widerstand von Leiter und Armierung
für einadriges Kabel bei 20 ℃
Typ	Maximaler Widerstand bei 20 ℃
Nennquerschnittsfläche des Leiters	Leiter		Aluminiumdrahtpanzerung
Nennquerschnittsfläche des Leiters	Kupfer	Aluminium	Kabel mit Kupferlitzenleiter	Kabel mit Aluminiumlitzenleiter
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maximaler Widerstand von Leiter und Armierung
für Kabel von 2 bis 5 Adern bei 20 ℃
Typ	Maximaler Widerstand bei 20 ℃
Nennquerschnittsfläche des Leiters	Leiter		Panzerung aus Stahldraht
	Kupfer	Aluminium	Kabel mit Kupferlitzenleiter
	Kupfer	Aluminium	2 Kern	3 Kern	4 Kern	5 Kern
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Strombelastbarkeit in Ampere (A)

Nennspannung 0,6/1 kV XLPE-isoliertes Stromkabel
Strombelastbarkeit in Ampere (A)
Umgebungstemperatur: in der Luft: 40℃, im Boden: 25℃
Leitertemperatur: 90℃
Wärmewiderstandskoeffizient des Bodens: 1,0 k·m/W
Typ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Anzahl der Kerne	Einzelkern				Mehrere Kerne
Querschnittsfläche, mm²	In der Luft		Im Boden		In der Luft		Im Boden
Querschnittsfläche, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Hinweis: Die Armierung einadriger Kabel besteht aus nichtmagnetischen Materialien.
