BS 6346 Stromkabel

Tianjin Beida ist ein chinesischer Hersteller und Lieferant von BS 6346-Stromkabeln. Diese Art von Kabel kann für Stromversorgungs- und Steuerleitungen in Niederspannungssystemen verwendet werden. Das Kabel ist mit PVC isoliert und ummantelt und durch eine Stahldrahtarmierung geschützt. Das Kabel hält Zug und Druck stand. Es kann in Gebäuden installiert oder direkt unter der Erde vergraben werden.

Anfrage absenden

Produktbeschreibung

Als professioneller Hersteller verwendet das BS 6346-Stromkabel von Beida fortschrittliche PVC-Isolierungs- und Mantelmaterialien mit Stahldrahtpanzerung, die äußeren Spannungen und Druck wirksam widerstehen können, um einen langfristig stabilen Betrieb des Kabels zu gewährleisten. BS 6346-Stromkabel bieten ein hohes Maß an Sicherheit und Stabilität, unabhängig davon, ob sie in Gebäuden verlegt oder direkt unter der Erde verlegt werden. Sein Kupferleiter, das PVC-Kissen und die Stahldrahtpanzerung ermöglichen es dem Kabel, physischem Druck in komplexen Umgebungen standzuhalten, den normalen Betrieb von Stromversorgungssystemen sicherzustellen und das Problem zu lösen, dass herkömmliche Stromkabel in rauen Umgebungen leicht beschädigt werden.

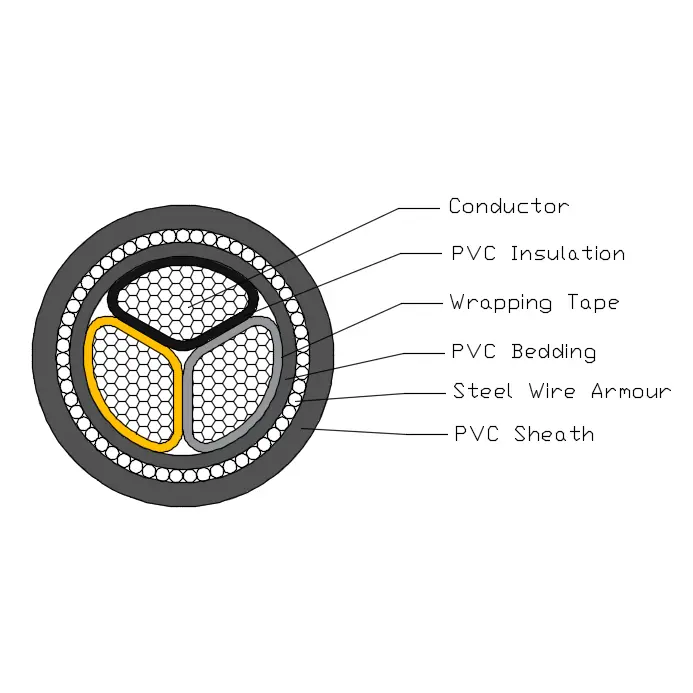

Produktstruktur

Bs 6346 Power Cable

Das Stromkabel BS 6346 besteht aus einem T1R-Kupferleiter, einer PVC-Isolierung, einer PVC-Bettung, einer Stahlwehrpanzerung und einem PVC-Mantel.

Leiter: Massiver Kupfer- oder Aluminiumleiter, rund oder geformt, Klasse 2 gemäß BS EN 60228.

Isolierung: PVC Typ GP8 gemäß BS 7655-1.3

Aderfarbe: 1 Ader: braun oder blau

2 Adern: braun, blau

3 Adern: Braun, Schwarz, Grau

4 Adern: Blau, Braun, Schwarz, Grau

5 Adern: grün/gelb, blau, braun, schwarz, grau

Über 5 Coes: weiße Adern mit schwarzer Zahl

Bettung: Die Bettung muss aus extrudiertem LSOH-Polymermaterial bestehen, das der Betriebstemperatur des Kabels entspricht.

Stahldrahtbewehrung: Einadriges Kabel: Aluminiumdrahtbewehrung

Mehradriges Kabel: Stahldrahtarmierung

Außenmantel: Der Mantel muss aus extrudiertem PVC-Material vom Typ TM1 gemäß BS 7655 bestehen.

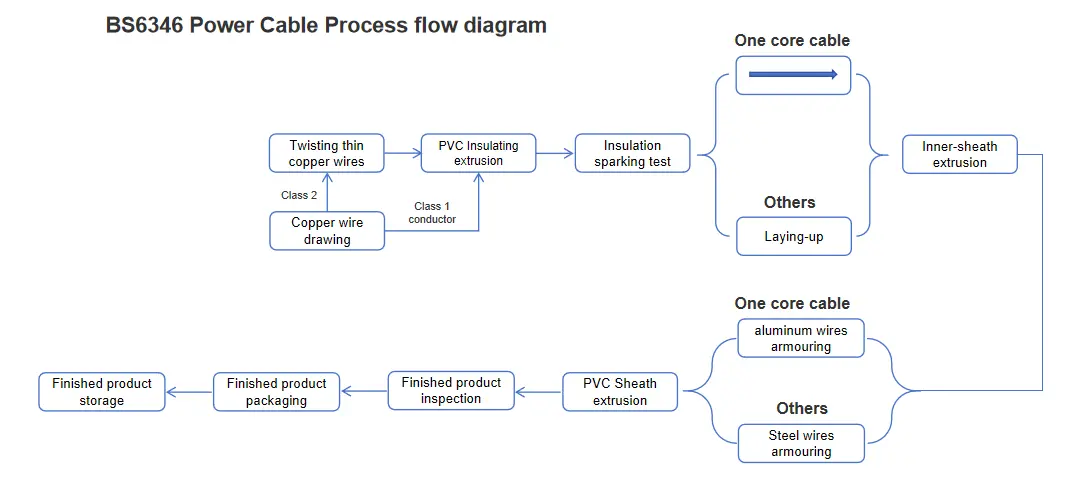

Prozessablaufdiagramm

Bs 6346 Power Cable

Leistungsparameter

Nennspannung: 600/1000 kV

Prüfspannung: 3,5 kV für 5 Minuten, kein Ausfall aufgetreten

Arbeitstemperatur: 0 °C bis +60 °C

Kurzschlusstemperatur: +160 ºC

Mindestbiegeradius: 12* AD;

Flammhemmend: BS EN 60332-1-2

Produktions- und Inspektionsausrüstung

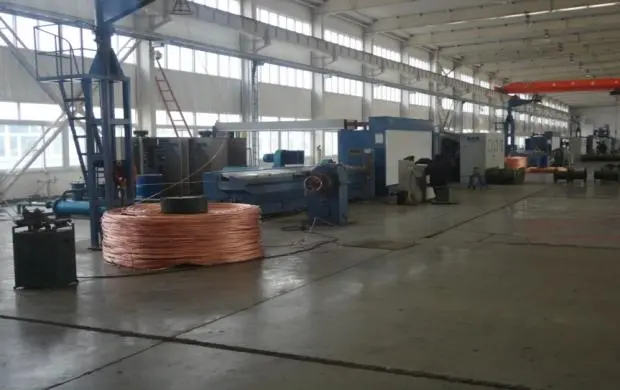

Zeichenmaschine

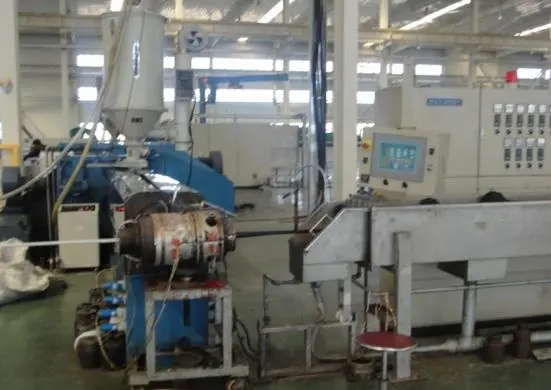

Isolierungsextruder

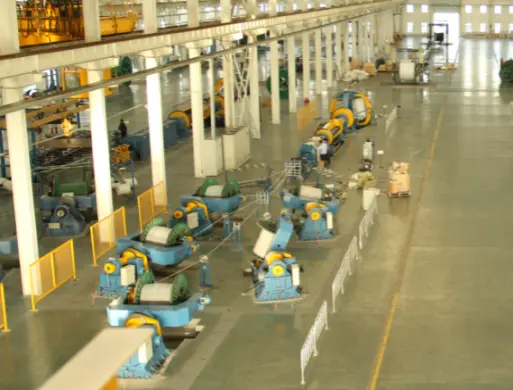

Kabelformer

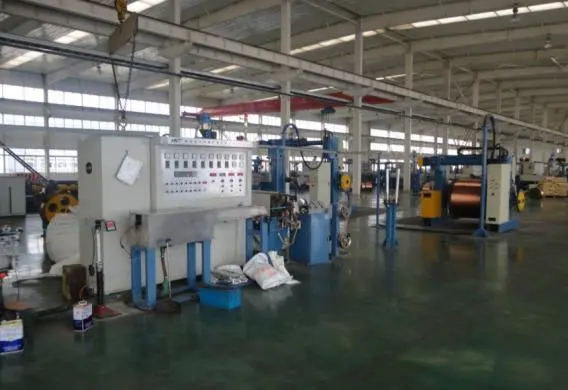

Mantelextruder

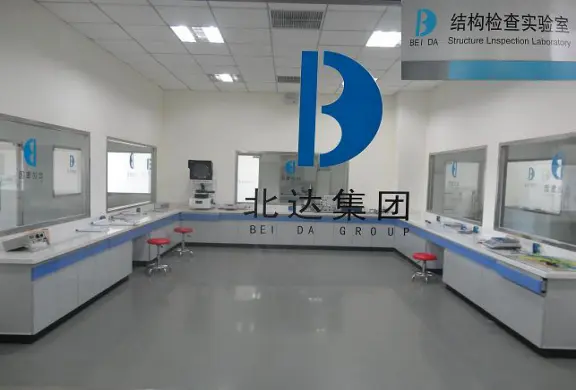

Labor für strukturelle und elektrische Leistung

Wärmealterungskammer

Strombelastbarkeit in Ampere (A)

Nennspannung 0,6/1 kV Stromkabel mit PVC-Isolierung Strombelastbarkeit in Ampere (A) Umgebungstemperatur: in der Luft: 40 °C, im Boden: 25 °C Leitertemperatur: 70 °C Wärmewiderstandskoeffizient des Bodens: 1,0 k·m/W
Nennspannung 0,6/1 kV Stromkabel mit PVC-Isolierung Strombelastbarkeit in Ampere (A) Umgebungstemperatur: in der Luft: 40 °C, im Boden: 25 °C Leitertemperatur: 70 °C Wärmewiderstandskoeffizient des Bodens: 1,0 k·m/W
Typ	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Anzahl der Kerne	Einzelkern				Mehrere Kerne
Querschnittsfläche, mm²	In der Luft		Im Boden		In der Luft		Im Boden
Querschnittsfläche, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Hinweis: Die Armierung einadriger Kabel besteht aus nichtmagnetischen Materialien.
