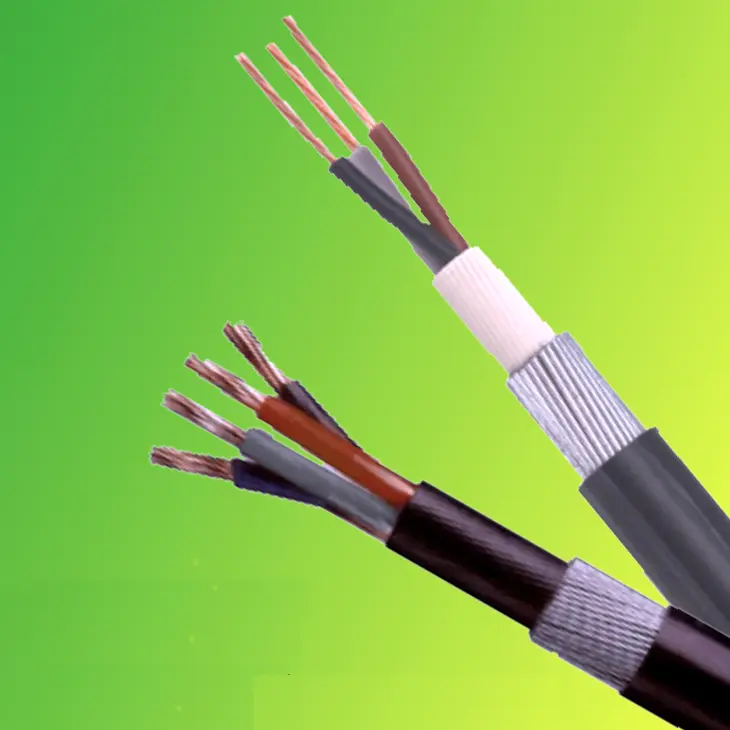

BS 6724 Stromkabel

Um Direktpreise ab Werk für BS 6724-Stromkabel zu erhalten, können Sie Beida als Ihren Lieferanten wählen. Dieser Kabeltyp entspricht den britischen Standards und kann für Stromversorgungs- und Steuerleitungen verwendet werden. Das Kabel ist durch einen halogenfreien, raucharmen Mantel geschützt. Im Brandfall erzeugt dieses Kabel sehr wenig Rauch und der Rauch ist ungiftig. Es eignet sich für den Einsatz in dicht besiedelten Gebieten und kann in Gebäuden installiert oder direkt unter der Erde vergraben werden.

Anfrage absenden

Produktbeschreibung

Beida ist ein professioneller Lieferant von Kabeln und Leitungen in China. In Bezug auf die Produktstruktur verwendet unser BS 6724-Stromkabel eine Isolierung aus vernetztem Polyethylen (XLPE) und einen halogenfreien, raucharmen Polyolefinmantel, kombiniert mit einer Panzerungsschicht aus verzinktem Stahldraht, wodurch ein mehrschichtiges Schutzsystem entsteht. Der halogenfreie, raucharme Mantel bietet erhebliche Sicherheitsvorteile; Bei Feuereinwirkung setzt es nicht nur extrem geringe Mengen Rauch frei, wodurch die Auswirkungen des Rauchs auf die Lichtdurchlässigkeit der Umgebung verringert und die Sichtbarkeit des Fluchtwegs gewährleistet wird, sondern es entsteht auch ungiftiger und nicht korrosiver Rauch, der Sekundärverletzungen verhindert und die Sicherheitsanforderungen dicht besiedelter Gebiete vollständig erfüllt.

Die Kabel sind in verschiedenen Spezifikationen erhältlich, von einadrig bis 48-adrig. Die Leiter bestehen aus hochwertigem geglühtem Kupfer und bieten eine hervorragende Leitfähigkeit. Die Isolationsschicht zeichnet sich durch eine hohe Isolationsfestigkeit aus und wurde einer Spannungsfestigkeitsprüfung unterzogen, um einen sicheren Betrieb zu gewährleisten. Ob für die Stromübertragung in Industrieanlagen, die Verkabelung in Hochhäusern oder die Stromverteilung in unterirdischen Rohrleitungen, Tianjin Beida BS 5467-Stromkabel bieten zuverlässige Lösungen und bilden eine solide Sicherheitsbarriere für die Stromübertragung in professioneller Qualität.

Produktstruktur

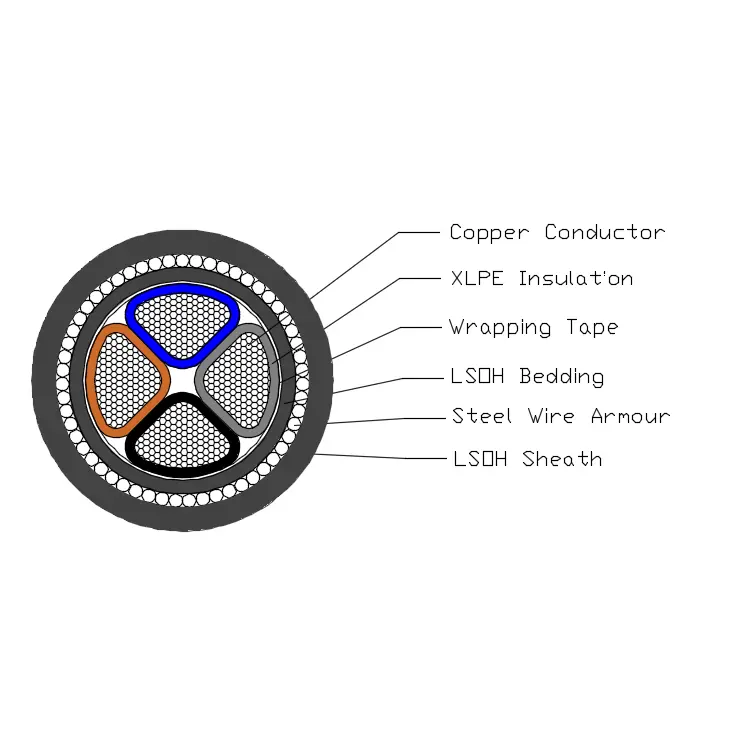

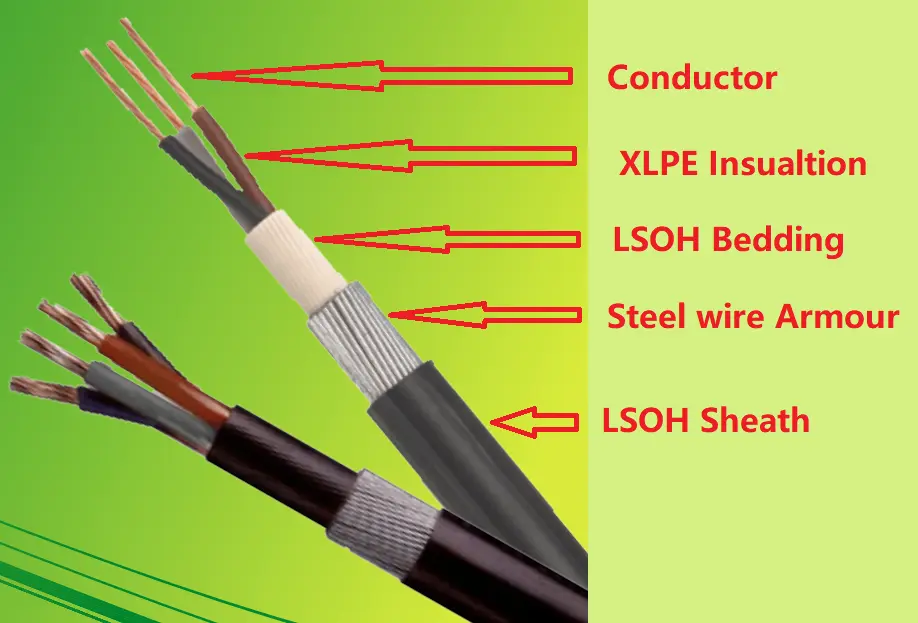

Das Stromkabel BS 6724 besteht aus einem T1R-Kupferleiter, XLPE-Isolierung, PVC-Bettung, Stahlwehrpanzerung und LSOH-Mantel.

Leiter: Massiver Kupfer- oder Aluminiumleiter, rund oder geformt, Klasse 2 gemäß BS EN 60228.

Isolierung: XLPE Typ GP8 gemäß BS 7655-1.3

Aderfarbe: 1 Ader: braun oder blau

2 Adern: braun, blau

3 Adern: Braun, Schwarz, Grau

4 Adern: Blau, Braun, Schwarz, Grau

5 Adern: grün/gelb, blau, braun, schwarz, grau

Über 5 Coes: weiße Adern mit schwarzer Zahl

Bettung: Die Bettung muss aus extrudiertem LSOH-Polymermaterial bestehen, das der Betriebstemperatur des Kabels entspricht.

Stahldrahtbewehrung: Einadriges Kabel: Aluminiumdrahtbewehrung

Mehradriges Kabel: Stahldrahtarmierung

Außenmantel: Der Mantel muss aus extrudiertem LSOH-Material gemäß BS 7655-6.1 bestehen.

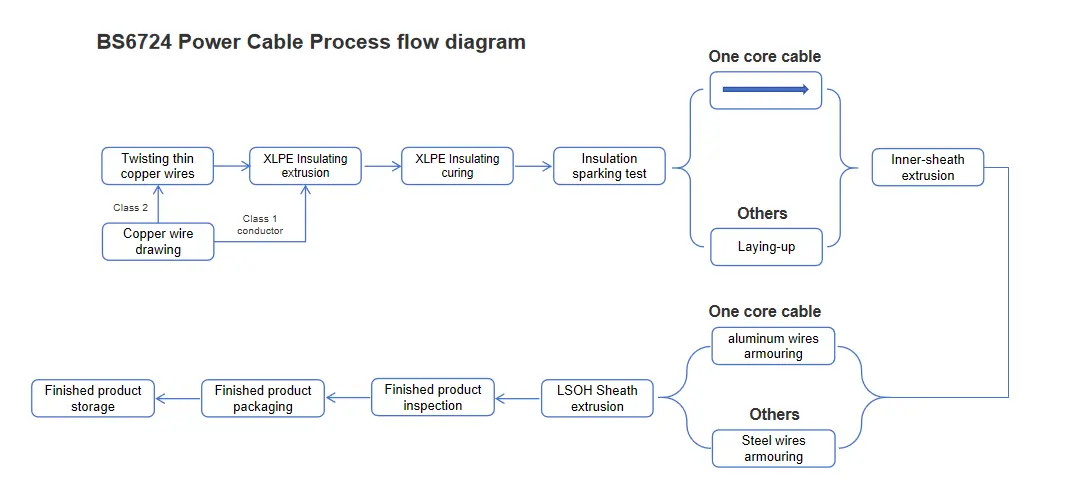

Prozessablaufdiagramm

Leistungsparameter

Das Stromkabel BS 6724 hat eine Nennspannung von 600/1000 kV und erleichtert problemlos die Hochspannungsbetriebsanforderungen von Fahrzeugen. Es überstand einen strengen 5-minütigen Belastungstest mit einer Spannung von 3,5 kV ohne Ausfall und zeigte eine stabile und zuverlässige Isolationsleistung.

Das Produkt verfügt über einen breiten Betriebstemperaturbereich von 0℃ bis +90℃. Selbst in Umgebungen mit extrem hohen Temperaturen hält es unter Kurzschlussbedingungen Temperaturen von bis zu +250 °C stand und eignet sich daher für verschiedene VGA-Anwendungen.

Mit einem minimalen Biegeradius von 12-fachem Außendurchmesser ist es äußerst flexibel und ermöglicht so eine flexible und einfache Verkabelung, unabhängig vom Einbauraum. Darüber hinaus entspricht sein Lichtemissionsgrad den Normen BS EN 60332-1-2, seine Halogenfreiheit ist nach IEC 60754 und EN 50267 zertifiziert und seine Rauchdichte entspricht den Anforderungen von IEC 61034 und EN 50268, was seine Sicherheit und Umweltfreundlichkeit maximiert.

Strukturgröße

Maximaler Widerstand von Leiter und Armierung
für einadriges Kabel bei 20 ℃
Typ	Maximaler Widerstand bei 20 ℃
Nennquerschnittsfläche des Leiters	Leiter		Aluminiumdrahtpanzerung
Nennquerschnittsfläche des Leiters	Kupfer	Aluminium	Kabel mit Kupferlitzenleiter	Kabel mit Aluminiumlitzenleiter
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maximaler Widerstand von Leiter und Armierung
für Kabel von 2 bis 5 Adern bei 20 ℃
Typ	Maximaler Widerstand bei 20 ℃
Nennquerschnittsfläche des Leiters	Leiter		Panzerung aus Stahldraht
	Kupfer	Aluminium	Kabel mit Kupferlitzenleiter
	Kupfer	Aluminium	2 Kern	3 Kern	4 Kern	5 Kern
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Strombelastbarkeit in Ampere (A)

Nennspannung 0,6/1 kV XLPE-isoliertes Stromkabel
Strombelastbarkeit in Ampere (A)
Umgebungstemperatur: in der Luft: 40℃, im Boden: 25℃
Leitertemperatur: 90℃
Wärmewiderstandskoeffizient des Bodens: 1,0 k·m/W
Typ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Anzahl der Kerne	Einzelkern				Mehrere Kerne
Querschnittsfläche, mm²	In der Luft		Im Boden		In der Luft		Im Boden
Querschnittsfläche, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Hinweis: Die Armierung einadriger Kabel besteht aus nichtmagnetischen Materialien.
