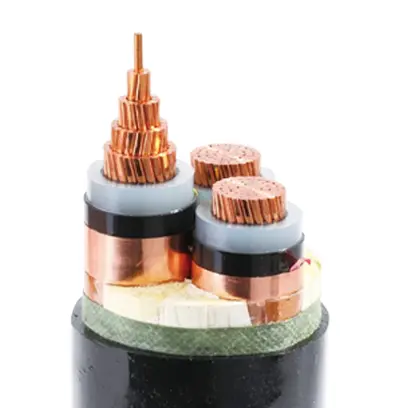

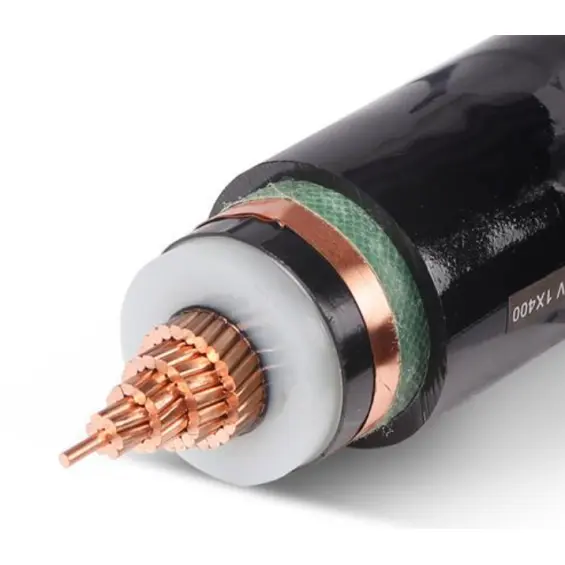

XLPE-isoliertes, PVC-ummanteltes, nicht armiertes Mittelspannungskabel

Tianjin Beida ist ein Hersteller und Lieferant von XLPE-isolierten PVC-ummantelten, nicht gepanzerten Mittelspannungskabeln in China. Diese Kabel werden häufig in Stromversorgungssystemen verwendet. Es dient als „Stromader“ städtischer Stromnetze, Industrie- und Bergbauunternehmen sowie Hochhäusern und kann 10,35-kV-Hochspannungsstrom von Umspannwerken zu verschiedenen Stromanschlüssen übertragen.

Auswahl an Mittelspannungskabeln

1. Wählen Sie entsprechend der Spannungsebene aus. Die üblicherweise verwendete Kabelebene ist 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 26/35 kV

2. Wählen Sie entsprechend der Leistung des Geräts oder des übertragenen Stroms aus, berechnen Sie den Strom, den das Gerät entsprechend der Leistung des Geräts verwenden muss, und wählen Sie dann entsprechend der Kabelstrombelastbarkeitstabelle aus. Darüber hinaus muss der Spannungsabfall des Kabels anhand der Kabellänge berechnet werden, und der Spannungsabfall darf 5 % nicht überschreiten.

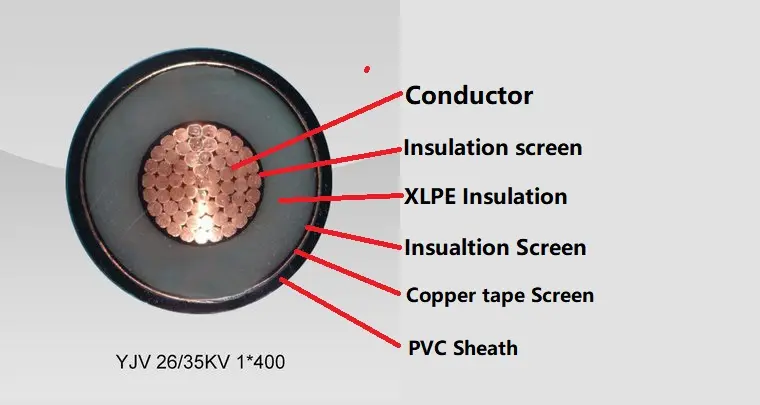

Produktstruktur

XLPE-isoliertes, PVC-ummanteltes, nicht armiertes MV-Kabel besteht aus einem T1R-Kupferleiter, XLPE-Isolierung, PVC-Wickelband, Stahlbandpanzerung und PVC-Mantel.

Leiter: Kupfer- oder Aluminiumleiter, runder oder geformter Leiter, Klasse 2 gemäß IEC 60228

und GB/T 3956-2008.

Isolierung: XLPE isoliert, Isolationsdicke, Materialeigenschaften müssen gemäß IEC 60502-2 und GB/T 12706.2, GB/T 12706.3 sein.

Leiterabschirmung: Die Leiterabschirmung muss aus extrudiertem halbleitendem, nichtmetallischem Material bestehen, und extrudiertes halbleitendes Material muss eng mit der Isolierung verbunden sein.

Isolationsschild: Der Isolationsschild muss aus einer nichtmetallischen halbleitenden Schicht und einer Metallschicht bestehen. Jeder isolierte Drahtkern muss direkt mit einer nichtmetallischen halbleitenden Schicht extrudiert werden, die eng mit dem isolierten Drahtkern verbunden oder abziehbar ist. Dann muss die Metallabschirmungsschicht außerhalb der nichtmetallischen halbleitenden Schicht überlappt werden und die Anforderungen von IEC 60502-2, GB/T 12706.2 und GB/T 12706.3 müssen erfüllt sein.

Außenmantel: PVC-Mantel. Manteldicke und Materialeigenschaften müssen gemäß IEC 60502.2 und GB/T 12706 sein.

Flammhemmendes Kabel: Es ist flammhemmendes PVC-Außenmantelmaterial zu verwenden. Die flammhemmenden Typen können in drei Kategorien eingeteilt werden: Bündel A, B und C.

Leistungsparameter

Nennspannung: 3,6/6 kV bis 18/30 kV; 26/35 kV

Prüfspannung: Die Netzfrequenz-Prüfspannung muss 3,5U0 betragen und der Test muss 5 Minuten lang ohne Unterbrechung durchgeführt werden.

Maximale Betriebstemperatur des Leiters: 90 ºC

Kurzschlusstemperatur: +250 ºC

Dämmstärke:

Kabel umfassender Test, Qualitätssicherung sorgenfrei!

Bei Routinetests entsprechen der Gleichstromwiderstand, die Wechselspannung und die Teilentladung des Leiters strikt den nationalen Normen und IEC-Normen, um eine hervorragende Leistung zu gewährleisten. Bei der Stichprobenprüfung entsprechen die Leiterstruktur, die Größe des Isoliermantels und die Wärmedehnung dem Standard und die Qualität ist zuverlässig. Die Typprüfung ist umfassender und deckt die mechanischen und physikalischen Eigenschaften des Isoliermantels, die elektrischen Eigenschaften sowie einzelne und gebündelte Flammschutzprüfungen ab, alles im Einklang mit den GB/T- und IEC-Standards, für Ihre Kabelsicherheitsbegleitung!

Produktinstallationsbedingungen:

XLPE-isoliertes, PVC-ummanteltes, nicht armiertes Mittelspannungskabel. Die Umgebungstemperatur bei der Installation sollte nicht unter 0 °C liegen.

Mindestbiegeradius des Kabels bei der Installation
