Die Beida Group verfügt über mehr als 30 Jahre Erfahrung im Angebot von SWA-Mittelspannungskabeln mit XLPE-Isolierung und PVC-Ummantelung. Wir können Ihr Hersteller und Lieferant sein und maßgeschneiderte Dienstleistungen anbieten.

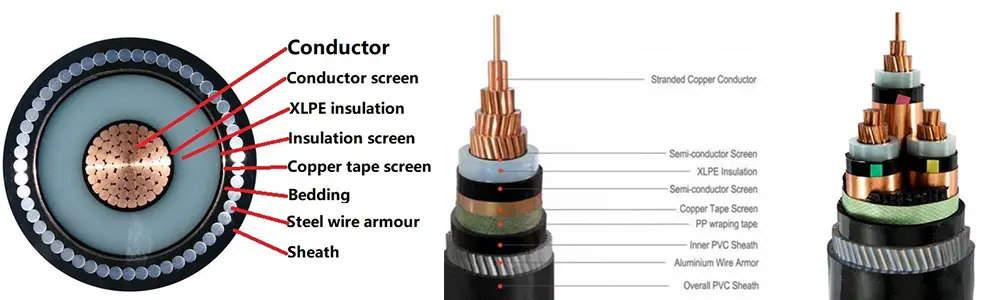

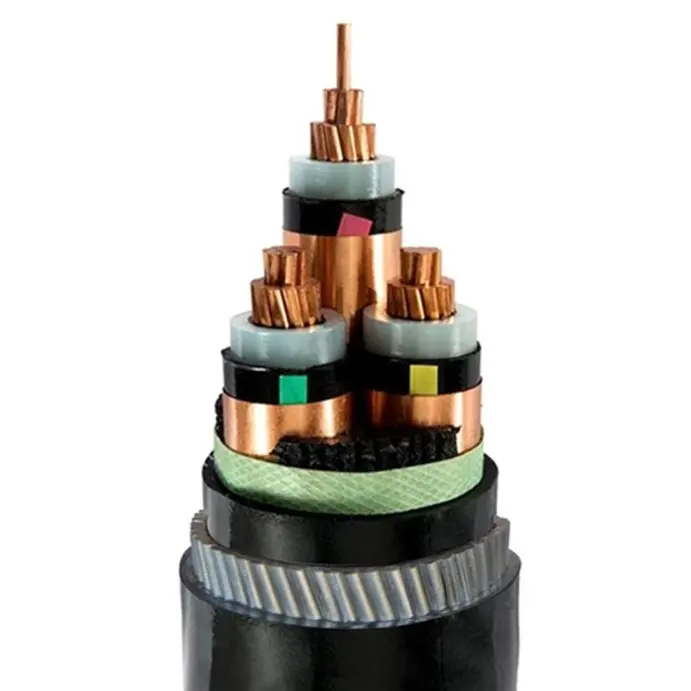

XLPE-isoliertes, PVC-ummanteltes SWA-MV-Kabel besteht aus einem T1R-Kupferleiter, XLPE-Isolierung, PVC-Wickelband, Stahldrahtpanzerung und PVC-Mantel.
Leiter: Kupfer- oder Aluminiumleiter, runder oder geformter Leiter, Klasse 2 gemäß IEC 60228
und GB/T 3956-2008.
Isolierung: Isolierung aus vernetztem Polyethylen. Die Dicke der Isolierung und die Materialeigenschaften müssen IEC 60502-2 und GB/T 12706.2 und GB/T 12706.3 entsprechen.
Leiterabschirmung: Die Leiterabschirmung sollte aus extrudiertem halbleitendem, nichtmetallischem Material bestehen, das fest mit der Isolierung verbunden sein sollte.
Isolationsabschirmung: Die Isolationsabschirmung sollte aus einer Kombination einer nichtmetallischen halbleitenden Schicht und einer metallischen Schicht bestehen. Jeder isolierte Drahtkern sollte direkt mit einer nichtmetallischen halbleitenden Schicht extrudiert werden, die fest mit dem isolierten Drahtkern verbunden ist oder abgezogen werden kann. Dann sollte eine metallische Abschirmschicht überlappt und um die nichtmetallische halbleitende Schicht gewickelt werden, und sie sollte den Bestimmungen von IEC 60502-2, GB/T 12706.2 und GB/T 12706.3 entsprechen. Innere Abdeckungen: Die inneren Abdeckungen müssen extrudiert werden. Die Materialien müssen für die Betriebstemperatur des Kabels geeignet und mit dem Isoliermaterial kompatibel sein.
Stahldrahtbewehrung: Bei mehradrigen Kabeln muss die Bewehrung auf einer Innenhülle angebracht werden, die den Stahldrähten entspricht. Die einadrigen Kabel für den Einsatz an Wechselstrom. Systeme müssen aus nicht magnetischen Stahldrähten bestehen.
Außenmantel: PVC-Mantel, Manteldicke und Materialeigenschaften müssen gemäß IEC 60502.2 und GB/T 12706 sein.
Flammhemmendes Kabel: Es ist flammhemmendes PVC-Außenmantelmaterial zu verwenden. Die flammhemmenden Typen können in drei Kategorien eingeteilt werden: Bündel A, B und C.
Nennspannung: 3,6/6 kV bis 18/30 kV; 26/35 kV
Prüfspannung: Die Netzfrequenz-Prüfspannung sollte 3,5U0 betragen und der Test sollte 5 Minuten ohne Störung dauern.
|
Nennspannung U0/U |
maximale Spannung Um |
Prüfspannung KV |
|
3,6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8,7/15 |
17.5 |
30.5 |
|
20.12 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
Maximale Betriebstemperatur des Leiters: 90 ºC
Kurzschlusstemperatur: +250 ºC
Isolationsdicke:
|
Nennspannung U0/U |
Isolationsdicke: |
|
3,6/6 |
2.5 |
|
6/10 |
3.4 |
|
8,7/15 |
4.5 |
|
20.12 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
Vergleich zwischen stahldrahtarmierten (YJV32, CU/XLPE/PVC/SWA/PVC) und stahlbandarmierten (YJV22, CU/XLPE/PVC/STA/PVC) Mittelspannungskabeln
|
Projekt |
Feine Stahldrahtpanzerung |
Doppelte Stahlbandpanzerung (Gap Wrapping) |
Kernunterschied |
|
Kernmechanische Eigenschaften |
Hervorragende Zugfestigkeit, mäßige Druckfestigkeit und gute Flexibilität |
Hohe Druckfestigkeit, geringe Zugfestigkeit und durchschnittliche Biegeleistung |
Stahldrahtgepanzerte Stromkabel haben eine hohe Zugfestigkeit; Stahlbandarmierte Stromkabel weisen eine hervorragende Druckfestigkeit auf |
|
Verlegemethode |
Vertikal, großer Gefälle, unter Wasser, über Kopf, große Spannweite |
Direkte Erdverlegung, Leitungen, Tunnel (Umgebung mit geringer Zugfestigkeit) |
|
|
Schwerpunkt des Schutzes |
Es ist widerstandsfähig gegen Zugschäden und Stöße und weist eine gute Feuchtigkeits- und Korrosionsbeständigkeit auf |
Beständig gegen starken Druck, Durchstiche durch scharfe Gegenstände und Bisse durch Nagetiere |
YJV32 ist für dynamische Belastungen geeignet, während YJV22 für statische Belastungen geeignet ist |
|
Prozess und Kosten |
Der Prozess der Feinstahldrahtpanzerung ist komplex, die Materialkosten sind hoch und der Gesamtpreis ist sogar noch höher |
Die Technologie der Stahlbandpanzerung ist ausgereift und relativ kostengünstig |
Wenn das Budget begrenzt ist und kein Zugbedarf besteht, wird YJV22 bevorzugt |
|
Biegeradius |
Relativ kleiner (aufgrund der guten Flexibilität der Stahldrahtlitzen) |
Relativ größer (Stahlbandumwicklung neigt zum Verziehen) |
YJV32 eignet sich besser für die Verlegung auf engstem Raum |
|
|
|
|
|

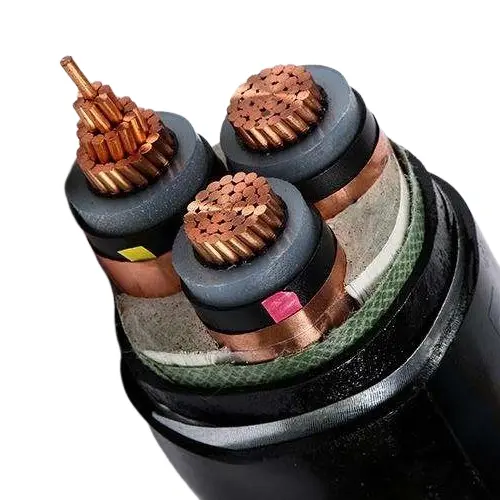

1. Wenn es in dem Szenario hauptsächlich darum geht, Druck standzuhalten (z. B. direkte Erdverlegung, unterirdische Versorgungstunnel) und keine nennenswerte Zugkraft oder große Fallhöhe vorhanden ist, wird eine Stahlbandpanzerung (YJV22, CU/XLPE/PVC/STA/PVC) aufgrund ihrer höheren Kosteneffizienz empfohlen.
2. Wenn eine vertikale Verlegung, große Spannweiten, Unterwasser- oder große Fallhöhen erforderlich sind und axiale Zugkräfte ausgehalten werden müssen, sollte eine Stahldrahtarmierung (YJV32, CU/XLPE/PVC/SWA/PVC) bevorzugt werden, um eine langfristige Betriebssicherheit zu gewährleisten.
3. Beide müssen dem Spannungsniveau des Mittelspannungsnetzes, dem Leiterquerschnitt und den Schutzanforderungen der Verlegeumgebung entsprechen (spezielle Anforderungen wie Korrosionsbeständigkeit und Flammschutz können zusätzlich angepasst werden).
Sie richtet sich nach der Menge und den Anforderungen, die Sie kaufen. Kann verhandelt werden.
Hafen: Hafen Tianjin
Lieferung: Auf dem Seeweg, per Flugzeug, per Express.
